Устройство радиатора охлаждения, принцип действия
радиатор ремонт автомобиль дефект
У каждого современного автомобиля в моторном отсеке находится два главных радиатора, которые несут в себе функции охлаждения: первый - основной радиатор, он же радиатор охлаждения двигателя, и второй - конденсор (радиатор кондиционера). Рассмотрим устройство и принцип действия радиатора охлаждения двигателя. Существует два вида охлаждения двигателя внутреннего сгорания: воздушное и водяное (жидкостное) охлаждение. Воздушное охлаждение используется только на маломощных двигателях и обладает множеством недостатков. Такое охлаждение используется на некоторых мотоциклах и мопедах. Наибольшую популярность за счёт своей эффективности получила водяная (жидкостная) система охлаждения двигателя, которой оснащен каждый современный автомобиль.
Основной частью системы охлаждения двигателя является радиатор охлаждения. Радиатор охлаждения предназначен для поддержания рабочей температуры двигателя, которая находиться в пределах от 85 до 100 градусов (в зависимости от типа двигателя), и предотвращения его перегрева. При превышении рабочей температуры двигателя наступает перегрев, что приводит к заклиниванию двигателя и, как следствие, к его капитальному ремонту. Принцип действия системы охлаждения заключается в следующем. При помощи жидкостного насоса охлаждающая жидкость циркулирует по кругу и омывает горячие стенки цилиндров и головки блока, тем самым отводит тепло от нагревшихся деталей двигателя. Затем горячая жидкость поступает в радиатор охлаждения и отдает тепло в окружающую среду. Далее уже остывшая охлаждающая жидкость повторяет цикл. Радиатор охлаждения - это теплообменник или, иными словами, автомобильный радиатор является устройством для охлаждения жидкости. Для наиболее эффективного теплообмена перед двигателем устанавливают вентилятор радиатора охлаждения, который нагнетает поток воздуха на поверхность радиатора, тем самым ускоряя процесс теплообмена.
Вентилятор радиатора охлаждения включается термодатчиком при повышении рабочей температуры двигателя. В зависимости от типа и объема двигателя вентиляторы радиатора охлаждения бывают двух видов: одновентиляторные и двухвентиляторные.

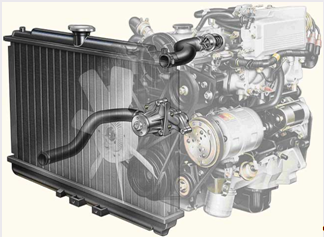

Радиатор охлаждения и конденсор устанавливаются в передней части автомобиля, непосредственно перед двигателем. Это показано на рисунке 1.3[12].
Рисунок 1.3- Размещение радиатора охлаждения
