Устройство машины и ее рабочее оборудованиеСтраница 1
Любой бульдозер состоит из базового трактора, рабочего органа (отвала) и механизма привода рабочего органа.

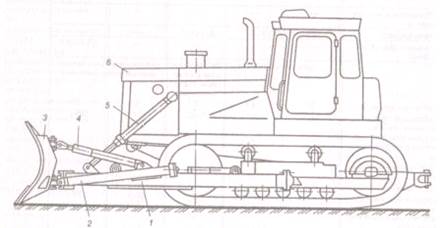

1 – толкающая рама, 2 – боковые толкатели, 3 – отвал, 4 – раскос, 5 – гидроцилиндры.
Рисунок 1. Общий вид бульдозера
На рисунке 1 изображен базовый трактор 6, с отвалом 3, связанные боковыми толкателями 2, раскосом 4 и универсальной толкающей рамой 1. Подъем и опускание отвала производят гидроцилиндрами 5.
Базовый трактор состоит из движителя (гусеничной тележки), кабины машиниста с органами управления и двигательного отсека.
Рабочим оборудованием бульдозера называют землеройно-транспортный орган, навешиваемый спереди базовой машины и управляемый с помощью гидравлического привода. Рабочее оборудование состоит из отвала, толкающих брусьев, гидрораскоса, винтового раскоса, упряжных шарниров, центрального и боковых ножей.

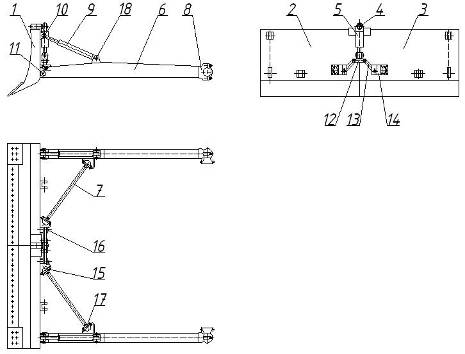

Рабочее оборудование состоит из толкающих брусьев 6, которые посредствам универсальных (упряжных) шарниров 8 крепятся к базовому трактору. К передним концам толкающих брусьев с помощью шарниров 11 прикреплен отвал 1, выполненный разъемным из двух симметричных секций 2 и 3, соединенных в верхней части одноосным шарниром 4. Ось шарнира 4 параллельна продольной оси трактора. Раскосы 9, выполненные в виде гидроцилиндров, соединены с верхней частью отвала шарнирами 10 и толкающими брусьями шарнирами 18. Тыльная сторона отвала снабжена кронштейнами 14. Элементы поперечной стабилизации - тяги 7 крепятся к кронштейнам 14 отвала и толкающим брусьям универсальными шарнирами 15 и 17. Гидроцилиндры подъема-опускания прикреплены шарнирно к секциям отвала и трактору. На тыльной стороне отвала крепится гидроцилиндр 5 поворота секций 2 и 3, установленный вертикально. Гидроцилиндр 5 прикреплен непосредственно к шарнирному трехзвеннику, среднее звено которого выполнено в виде горизонтально расположенной серьги 12, а боковые - в виде шарнирных тяг 13. Серьга 12 шарнирно соединена с тягами 13, каждая из которых посредством шарнира 16 установлена в кронштейне 14 соответствующей секции отвала.
Рисунок 1 Схема рабочего оборудования бульдозера
Преимущественно на бульдозерах с неповоротными отвалами к основному бульдозерному оборудованию устанавливают дополнительное оборудование (рисунок 2), используя болты с гайками, поэтому его называют съемным.
Уширители 1 применяют при работе на легких грунтах или насыпных материалах. Они увеличивают ширину отвала, призму волочения и производительность бульдозера.
Уширители представляют собой секции, изогнутые по профилю основного листа бульдозера. Сзади секции усилены ребрами жесткости. С помощью болтов с гайками уширители жестко крепят к боковым щекам отвала под углом 30° к поверхности.

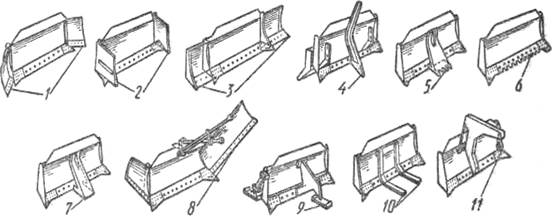

1 – уширители, 2 – открылки, 3 – удлинители, 4 – рыхлительный зуб, 5 - кирковщик, 6 – гребенчатые ножи, 7 – канавная надставка, 8 – откосник, 9 – опорная лыжа, 10 – грузовые вилы, 11 – грузоподъемный крюк
Рисунок 2. Дополнительное оборудование бульдозеров с неповоротным отвалом
Известны конструкции гидроуправляемых уширителей, которые установлены на вертикальном шарнире на боковых щеках отвала и поворачиваются гидроцилиндрами двойного действия из рабочего положения в транспортное (к толкающим брусьям). Гидроцилиндры управления уширителями находятся сзади отвала и подключены к гидросистеме трактора.
Открылки 2 позволяют уменьшать утечки грунта из призмы в боковые валики. Выполняют открылки в виде выступающих боковых ножей с заостренными режущими кромками, скошенными назад в верхней части. Ножи жестко привинчены к боковым щекам с двух сторон отвала.
Удлинители 3 отвала изготовляют по форме его лобового листа и усиливают поясами сзади. К каждой боковой щеке отвала болтами с гайками крепят по одному удлинителю. Удлинители применяют при планировочных работах или перемещении легких насыпных материалов (угля, опилок, силоса).
