Пьезоэффект и пьезоэлектрические преобразователи

Страница 1

Ультразвуковая дефектоскопия как средство обнаружения дефектов в изделиях базируется на свойствах ультразвука - проникновении в различные среды и отражении ультразвуковых волн от границы раздела сред.

В определённых условиях ультразвуковые колебания могут излучать некоторые природные и искусственные вещества, обладающие пьезоэлектрическими свойствами. К ним относятся кристаллические вещества: кварц, турмалин, сегнетова соль, сульфат лития; керамические вещества: титанат бария (ТБК-3), цирконат титанат свинца (ЦТС-19, ЦТСНВ-1, ЦТС-23). Сущность пьезо-эффекта состоит в том, что сжатие пластины из пьезоматериала приводит к появлению на её поверхностях электрических зарядов. Это явление называется прямым пьезоэффектом. Если же пластину поместить в переменное электрическое поле, то её толщина будет колебаться с частотой изменения поля. Такой пьезоэффект называется обратным. Эти явления позволяют преобразовывать электрические сигналы в ультразвуковые колебания и обратно. Наибольший эффект пьезопреобразования достигается при равенстве собственной частоты пьезопластины и частоты приложенного электрического поля (резонансе), который достигается при соотношении:

d=, (8)

где λп - длина волны в пьезопластине.

Пьезоэлектрический преобразователь (ПЭП) предназначен для ввода ультразвуковых колебаний в контролируемую деталь, а также для приёма отражённых от границы раздела УЗ волн и преобразования их в электрические сигналы для последующей обработки электронными блоками дефектоскопа.

Пьезоэлектрический преобразователь представленный на рисунке 1 состоит из корпуса, в который установлена пьезоэлектрическая пластина, наклеенная на протектор из оргстекла (для наклонных преобразователей на призму из оргстекла), питающих проводов, электроразъёма и демпфера.

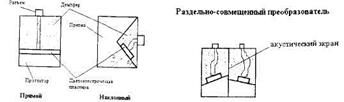

Рисунок 1 - Конструкция пьезоэлектрических преобразователей:

а- прямой; б- наклонный; в- раздельно-совмещённый

Пьезопластина покрыта с двух сторон токопроводящими слоями металла (например, серебра), которые являются электродами. Т.к. при колебании пластины колебания Распространяются в обе стороны, то пространство с обратной стороны пластины заполняется демпфирующим материалом, который гасит эти колебания и, следовательно, исключает возможность фиксирования их дефектоскопом.

ПЭП работает следующим образом. Пьезопластина колеблется с частотой подведённого к её электродам напряжения. Если подачу напряжения прекратить, то пластина ещё некоторое время будет совершать свободные колебания и отдавать энергию этих колебаний в контактирующую с ней среду, но их амплитуда будет быстро затухать. Таким образом, формируется короткий ультразвуковой зондирующий импульс. Пьезопластина возбуждает в призме исключительно продольную волну.

ПЭП бывают различных видов:

В зависимости угла ввода УЗ волн

- Прямые, когда у.з. колебания вводят в контролируемую деталь под углом 0° к вертикали (позволяют вводить только продольные волны);

- наклонные - вводят УЗ колебания под углом, заданным конструкцией ПЭП.
