Разработка противошумового комплекса
В первую очередь необходимо снижать вибрацию перегородки между двигателем и капотом. Эту перегородку мы сделаем двухслойной конструкцией, задав ее в AutoSea 2 как sandwich plate, состоящей из слоя стали в 3 мм и слоя honeycomb 4 мм (плотностью 48 кг/м^3 и модулем Юнга 3*10^7 Па). Со стороны двигателя покроем ее слоем листовой мастики толщиной 2 мм (плотностью 1350кг/м^3 и модулем Юнга 2*10^9 Па)

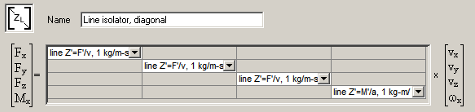

Далее уменьшим вклад шума со стороны ветрового стекла (имеющего наибольший вклад) и всех остальных, обрамив их виброизолятором, заданным в AutoSea 2 как diagonal line isolator: Параметры?
Крышку капота покроем изнутри слоем honeycomb 4 мм.
Пол автомобиля покроем слоистым листовым материалом ”Випонит”, имеющим коэффициент потерь 20%
Для того чтобы уменьшить шум на месте пассажира облицуем багажник изнутри слоем листовой мастики 2 мм.
Схема планировки объекта реконструкции. Оснащение технологическим
оборудованием
1 Верстак 1 шт. 2 Шкаф для заряда аккумуляторных батарей 1 шт 3 Селеновый выпрямитель 1 шт. 4 Ванна для разведения электролита 1 шт. 5 Ёмкость для разлива электролита 1 шт. 6 Шкаф с инструментами 1 шт. 7 Приспособление для проверки аккумуляторных батарей 1 шт. 8 Стеллаж для ожидающих заряда аккумул ...
Расчет резьбы на срез
При расчете резьбы условно считаем, что все витки нагружены одинаково. Расчет резьбы на срез производим по формуле 5.1 ср, (5.1) где: Q = 10 кгс – осевая сила. Аср – площадь среза витков нарезки. ср, где: [τ] ср = 0,4 * σт = 0,4 * 25 = 10 кгс/мм2. Резьба на срез имеет 45 - и кратный запас ...
Гусеничная цепь транспортного средства
Сущность изобретения: гусеничная, цепь транспортного средства содержит соединенные между собой шарнирно звенья 1 (рис. 1.12) и прикреплённые к ним накладки 2. Эластичные армированные накладки 2 выполнены с грунтозацепами, расположенными под шарнирами смежных звеньев с возможностью плотного прилеган ...
