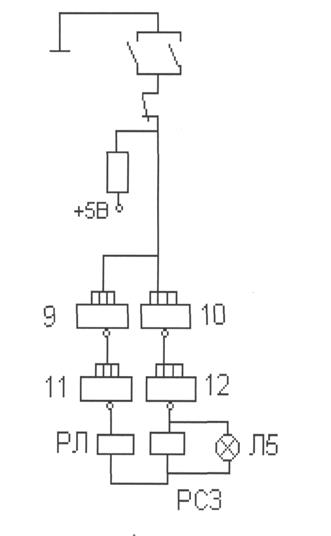

Функциональная схема контроля уровня масла
Схема работает таким образом. Допустим уровень масла будет или min или шах тогда от датчика уровня масла формируется логический «0» который поступает на вход схем 9 и 11, на выходе этих элементов будет «1», которая пойдет на входы элементов 10 и 12, на выходе будет «0». Получит питание реле РЛ, реле РСЗ, лампочка Л5. Реле РСЗ замкнет свой контакт РСЗ в цепи аварийной сигнализации. В действии будет ревун и лампочка красного цвета. Отключается кнопкой «ввод». Параллельно логическая «1» идет на элемент 13, на выходе будет «0». На элемент 14 заходит «0» выходит «1» реле Р1 теряет питание и отключает свой контакт. ДГ отключается.
