Характеристика профиля пути и локомотива

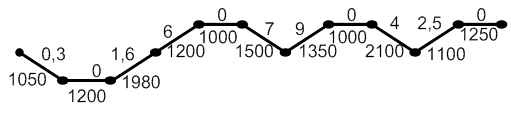

Рисунок 1 – Профиль и план подъездного пути.
Основные базовые характеристики локомотива:
Серия - 2ТЭ10В;
Длина – 34м;
Расчетная скорость – 23,4 км/ч;
Конструктивная скорость – 100 км/ч;
Расчётная масса локомотива – 276 т;
Расчётная сила тяги – 50600 кгс;
Сила тяги при строгания с места – 81300 кгс;
Потери давления в гидролиниях по длине
Расчет ведем при расходе, соответствующему номинальной подаче насоса. Скорость жидкости в гидролинии: . Для напорных гидролиний м/с Для сливных гидролиний м/с Для всасывающих гидролиний м/с Потери давления по длине в участках гидролиний , где λ – коэффициент Дарси, зависит от числа Рейнольдса; ...
Силовая схема преобразователя и временные диаграммы
Cиловую схему преобразователя изображаю на рис.8. Временные диаграммы строю на рис.9. Диаграммы строятся для режима U = Umах, Iн = Imах, tcy = T / 2. T = 1,9.10-3 c; tcy = 1,95.10-3 c; tk = 377,784.10-6 c ≈ 0,378.10-3 c; tn = 240,442.10-6 c ≈ 0,24.10-3 c; T – (tk + tcy) = 0,572.10-3 c. ...
Выбор варианта конструкции
В результате проведённого анализа существующих коробок передач для дальнейшего расчёта и проектирования выбираем коробку передач с тремя степенями свободы выполненную по двухвальной соосной схеме. В качестве прототипа автомобиля, для которого будем рассчитывать коробку передач принимаем грузовой ав ...
