Силовая установка, реализующая способ Колбенева
Использование:способ работы силовой установки с двигателем внутреннего сгорания, работающим на водороде или на его смеси с углеводородным топливом.
Сущность изобретения:
способ включает подачу мелкораздробленного энергоносителя и воды в газогенератор, поддержание соотношения масс воды и энергоносителя большим, чем стехиометрически необходимое, проведение реакции, получение смеси водяного пара и водорода, подачу паров газа в двигатель, сжигание горючей смеси и преобразование энергии расширяющихся газов во вращательную энергию вала. В качестве энергоносителя используют сплав, включающий 96-75%
алюминия; 0,5-5,0%галлия; 0,5-5,0%
индия; олово, кадмий, сурьма, висмут и магний - остальное, соотношение масс воды и энергоносителя выдерживают в интервале 5: 1-10:1
, реакцию проводят при температуре 60-67oC
, получают смесь водяного пара и водорода в соотношении масс 5:1
, отделяют горючий газ и пар от шлаковых продуктов реакции и удаляют шлак в отстойник, где теплом отработавших газов двигателя нагревают до 450-500oC
, неизрасходованную в результате реакции воду возвращают в газогенератор для повторного использования, воздух перед подачей в двигатель пропускают через энергоноситель, уменьшая трение его частиц, подогревают теплом парогаза и осуществляют подачу воздуха через газогенератор.

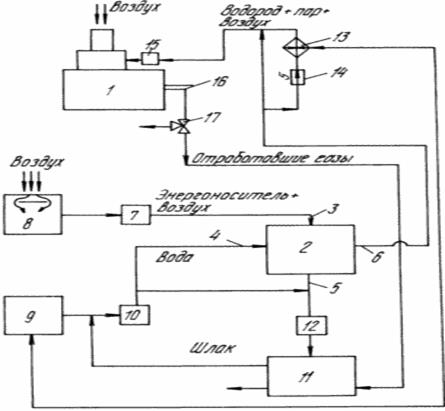

Рисунок 2.2.1. Схема силовой установки, реализующая способ Колбенева
.
Силовая установка (рис. 2.2.1.) с двигателем 1 содержит газогенератор 2, снабженный входами 3 и 4 выходами 5 и 6. Первый вход 3 газогенератора 2 через насос 7 подачи энергоносителя подключен к резервуару 8 с энергоносителем в виде мелкодисперсного порошка. Бак 9 с водой соединен через нагнетатель 10 со вторым входом газогенератора 2 и дополнительно подключен к первому выходу 5 газогенератора 2 и отстойнику 11. Первый выход 5 газогенератора 2 и отстойнику 11. Первый выход 5 газогенератора 2 при помощи механизма 12 принудительного удаления шлака связан с отстойником 11. Второй выход 6 газогенератора 2 соединен с двигателем 1 через конденсатор 13, регулятор 14 и насос 15 подачи парогаза. Выхлопная труба 16 двигателя 1 соединена с отстойником 11 через кран 17. В качестве энергоносителя, заполняющего резервуар 8, используют сплав, включающий 96-75%
алюминия; 0,5-5,0%галлия, 0,5-5,0%
индия; олово, кадмий, сурьма, висмут и магний - остальное.
Пуск двигателя 1 осуществляется на углеводородном топливе, водороде или смеси водорода и углеводородного топлива. С помощью нагнетателя 10 вода направляется из бака 9 через вход 4 в газогенератор 2 для выработки водорода и разжижения шлака в механизме 12 принудительного его удаления в отстойник 11. Одновременно с этим из резервуара 8 энергоноситель с помощью насоса 7 поступает на вход 8 газогенератора 2, где происходит перемешивание и дробление на струи энергоносителя и воды, образование пароводородной смеси и шлака. Из выхода 6 газогенератора 2 водяной пар, водород и воздух, пропускаемый через энергоноситель, заполняющий резервуар 8, проходит через конденсатор 13, где пароводород превращается в водород с заданным содержанием влаги и воду, которая возвращается в бак 9. Для регулирования соотношения масс водяного пара и водорода в пароводородной смеси меняют "время-сечение" электромагнитного клапана регулятора 14 и пропускают частично или полностью пароводородную смесь через конденсатор 13. Воздух, проходя через резервуар 8, нагревается теплом газогенератора, ликвидирует брикетирование энергоносителя и уменьшает трение его частиц, и поступает в двигатель 1 через насос 15 подачи парогаза.
