Расчёт металлоконструкции
трактор трубоукладчик кран стрела
Расчёт металлоконструкции включает в себя:

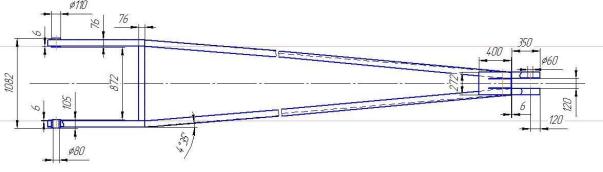

1) расчёт прочности металлоконструкции стрелы
2) расчёт прочности оси блока
3) расчёт прочности оси опоры стрелы
Нагрузка, действующая на ось канатного направляющего блока, равна Q = 2930 кг = 29300 Н. Блок установлен на оси на 2 радиальных подшипниках. Так как ось направляющего блока неподвижная и находится под действием постоянной нагрузки, то ведется расчет на статическую прочность по изгибу. Рассчитываемую ось можно рассматривать как двух - опорную балку, свободно расположенную на опорах, с двумя сосредоточенными силами P, действующими на нее со стороны подшипников. Расстояние (а) от опоры оси до действия нагрузки принимаю равным 0,015 м.
Рис. 3 Схема действия нагрузок со стороны подшипников на ось блока.
Эпюра изгибающих моментов представляет собой трапецию, а значение изгибающего момента будет равно:
ТИЗГ=Р*а=(Q/2)*а=2,93*9810*0,015/2=215,5 Н
Требуемый диаметр оси определяется из следующей формулы:
Из ряда чисел принимаю стандартное значение диаметра оси блока d=30 мм.
Рассчитываем прочность оси стрелы.
,
где Sсм – площадь смятия, Sсм = рdД ,
где Д – толщина проушины, м.
Sсм = р*0,04*0,005 = 0,00126 м2,

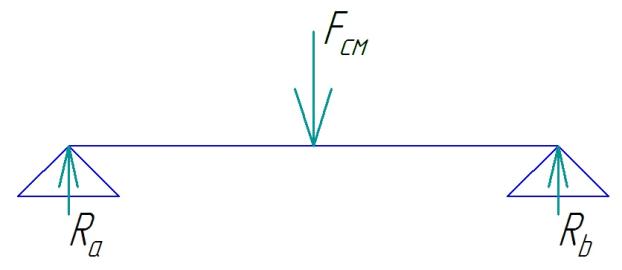

Fсм = Gстр * cos(90-б) + Gгр * cos(90-б) + Fшт * cosг + Fк * cosв,
где: б – угол наклона стрелы,
в – угол наклона троса механизма подъёма груза,
г – угол наклона троса механизма подъёма стрелы.
Fсм = 7*200 * cos(90-б) + Gгр * cos(90-б) + Fшт * cosг + Fк * cosв = 37641,5 Н,
Отсюда принимаем диаметр оси стрелы 40 мм.
Заодно, рассчитаем напряжение стрелы на сжатие:
Взяв л за 140, приняв коэффициент заделки за 1 определяем, что площадь сечения равна:
S = 140*ц / Fсж = 140*0,45 / 37641,5 = 16,73 см2,
Также найдём необходимый радиус инерции:
r = lстр / 140 = 0,05 м = 5 см.
Принимаем швеллер 20-П по прототипу: r = 8,08 см, S = 87,98 см2, W = 152 см3.
Рассчитываем напряжение на сжатие:
Ищем изгибающую силу, действующую перпендикулярно наклону стрелы.
Mизг=lстр*[G*cosб – Fk*sinв-Fk*sinг]=11951,9 Н*м
Момент сопротивления будет равен
W = 2W = 2*152 = 304 см3.
уизг=11951,9 / 304 = 39,32 МПа,
что меньше допустимого.
Рассчитаем эквивалентное напряжение:
,
что также меньше допустимого.
