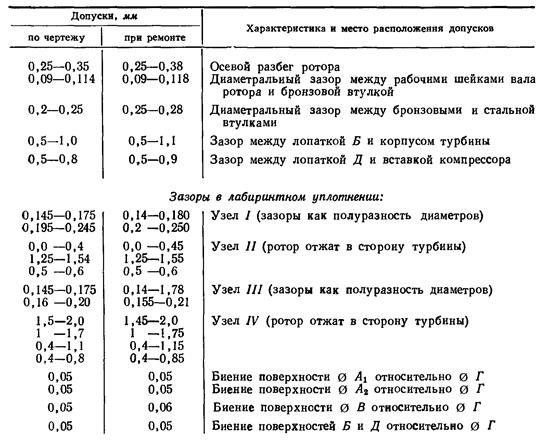

Основные допуски в сопряжениях деталей турбокомпрессора
Ремонт
Трещины на корпусе компрессора, впускном и выпускном патрубках в количестве не более трех и длиной не более 40 мм заваривают, тщательно зачищают, особенно внутренние поверхности. Герметичность сварочных швов проверяют, наливая керосин. Течи и отпотевание не допускаются. Трещины на корпусе турбины и корпусе подшипников варить не разрешается.
Для устранения течи воды через свищи в наружных доступных местах корпуса подшипников допускается установка гужонов. В месте свища (толщина стенки должна быть до 4 мм) высверливают отверстие, нарезают резьбу (не более 8 мм) и ставят резьбовую заглушку из алюминиевого сплава, которая зачищается заподлицо со стенкой и аккуратно расчеканивается. После постановки гужона корпус подшипников опрессовывают водой при температуре 70—80° С и давлении 4 кГ/см* в течение 5 мин. Течи и отпотевание не допускаются. Заварка свищей на корпусе подшипников не разрешается.
Плавающие втулки в корпусе подшипников заменяют: при наличии трещин, задиров, прижогов, а также износа выше допустимых. Дефектные втулки заменяют на ремонтный комплект, прилагаемый к каждому турбокомпрессору, или изготовив новый комплект, который должен удовлетворять следующим техническим требованиям по зазорам: радиальный зазор по внутреннему диаметру втулки 0,09—0,114 мм, радиальный зазор по наружному диаметру втулки 0,2—0,25 мм.
В корпус подшипников с ремонтными втулками устанавливают ротор в сборе с колесом компрессора и проверяют плавность его вращения во втулках, а также прилегание по краске торцов ротора и уплотнительного кольца к торцам плавающих втулок. Отпечаток по краске должен быть по всей окружности торца втулки. При плохом прилегании необходимо подшабрить торец втулки и после этого замерить осевой разбег ротора в корпусе подшипников^ который должен быть в пределах 0,25—0,35 мм.
Зазоры лабиринтных уплотнений колеса компрессора и турбины, а также зазоры между лопатками колеса компрессора и турбины с корпусом турбокомпрессора должны быть в пределах, указанных в таблице 1. Обнаруженные на колесах компрессора или турбины риски, царапины, забоины тщательно зачищают. Заварка или местная подварка отдельных дефектов колеса компрессора или турбины не разрешается.
Динамическую балансировку ротора выполняют до небаланса 1 Гсм в три этапа:
балансировка ротора без колеса компрессора;
балансировка колеса компрессора на оправке (допускается балансировка колеса компрессора на валу ротора); балансировка ротора в сборе.
Металл снимают с балансировочных поясков и лопаток колес турбины и компрессора. После окончания балансировки ротора и проверки биения элементов колес компрессора и турбины на торцах колеса компрессора и вала ротора ставят клеймо спаренности. Метод нахождения небаланса определяется типом применяемого балансировочного станка и излагается в инструкции, прилагаемой к станку.
Динамическая балансировка ротора — наиболее ответственная операция в ремонте турбокомпрессора, от качества выполнения которой зависит долговечность его работы.
