Помехоустойчивость приемников при импульсных помехахСтраница 1
У импульсных помех случайно не только значение амплитуды (как у флуктуационных помех), но и время появления на входе приемника, длительность импульсов, их число. Такие импульсные помехи из-за неопределенности процесса часто называют хаотическими.
При расчете помехоустойчивости приемников к импульсным помехам необходимо учесть параметры их распределений по амплитуде, времени и длительности. Обычно полных данных из-за трудностей сбора информации нет и, следовательно, расчеты приблизительны.
Чаще всего определяют закон распределения помех во времени при условии, что длительности и амплитуды импульсов помех и сигнала сравнимы. Для описания распределения импульсных помех во времени используют закон Пуассона, т.е.
( 9)
где:
—средняя частота появления импульсов помехи.
п — число импульсов в интервале
.
Тогда при известном интервале времени следования кодовой комбинации
можно определять вероятность попадания импульсов помехи на базу кода. По соотношениям
можно выделить уровни интенсивности импульсных помех. Так, если =1, то по выражению ( 9) вероятность попадания одного импульса на базу кода
0,3679, а вероятность двух ошибок в комбинации Рп = 2 = 0,5е
= 0,1839 и т.д. Таким образом, к выбору кода для передачи с требуемой достоверностью нужно подходить исходя из соотношения .
Следует отметить, что интенсивность импульсных помех в зависимости от типа канала колеблется в очень больших пределах (от десятков импульсов в секунду на проводных линиях до десятков тысяч на радиолиниях СВЧ),
Помехоустойчивость приемников к импульсным помехам повышают, используя различия в свойствах сигнала и помехи.

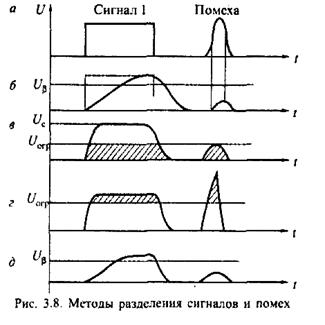

Широкое распространение получили следующие методы разделения сигналов и помех (рис. 8, а);
различение длительностей импульсов помехи и сигнала — селекция по длительности (рис. 8, б). Этот способ эффективен, если длительность сигнала намного больше длительности импульсов помехи, так как предполагает наличие на входе решающего устройства приемника интегрирующего звена, не пропускающего более короткие импульсы помех;
различение амплитуд импульсов сигнала и помехи, когда между ними нет равенства. Если амплитуды импульсов помехи намного меньше амплитуд сигнала, пороговый уровень приемника устанавливают выше уровня значений помех (ограничение снизу), все значения ниже порога не рассматриваются (рис. 8,в);
если амплитуды импульсов помехи значительно превышают амплитуды сигнала, используют метод ШОУ (широкая полоса – ограничитель – узкая полоса) (рис. 8 г и д).
Этот метод предполагает ограничение импульсов помехи по уровню после прохождения их через широкополосный фильтр без искажения формы, а затем прохождение через узкополосный фильтр (селекция по длительности) на вход решающего устройства.
Таким образом, все импульсы помех, первоначально превышающие по амплитуде сигнал, но более короткие по длительности, не могут вызвать срабатывания приемника,
