Назначение разрабатываемого приспособления
Стенд предназначен для демонтажа и монтажа шин размером от 7,50–20 дюймов до 12,00–20 (рисунок 1).

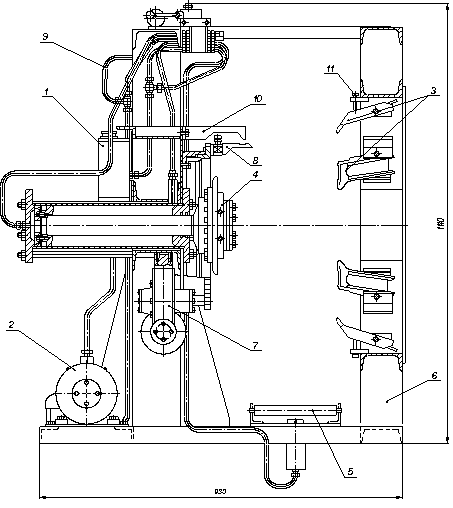

Рисунок 1 –Стенд для демонтажа и монтажа шин грузовых автомобилей:
1 – бачок; 2 – гидропривод; 3 – лапа в сборе; 4 – пневматический патрон; 5 – гидравлический подъемник; 6 – рама; 7 – редуктор; 8 – съемник; 9 трубопровод; 10 – упор; 11 – винт
Колесо с шиной, из которой выпущен воздух, устанавливают на стенд в вертикальном положении и центрируют с помощью гидравлического подъемника, после чего колесо закрепляют пневматическим патроном. С помощью механического устройства, приводимого в действие от электромотора мощностью 0,4 кВт через червячный редуктор, снимают замочное кольцо. Бортовое кольцо отжимают с помощью гидравлического привода, развивающего усилие до 50 кН. Диск колеса выжимают штоком гидравлического цилиндра (с усилием до 200 кН). Вертикальное расположение колеса устраняет операцию – подъем колеса с пола, необходимую при применении стендов с горизонтальным расположением съемного устройства.
Расчет площади
поперечного сечения штока
Площадь поперечного сечения штока [4]: F = p ∙ dшт2 / 4,(6) где dшт − требуемый диаметр штока. По ГОСТ гидроцилиндру с диаметром поршня 250 мм соответствует диаметр штока dшт = 0,12 м, тогда F = 3,14 ∙ 0,122 / 4 = 0,011 м2. Расчет нагрузки на шток Так как нагрузка Q на шток равна ...
