Расчет сварного шва крепления корпуса гидроцилиндра с серьгой
Проведем расчет сварного шва крепления корпуса цилиндра с серьгой из условия прочности на отрыв (рисунок 3).
Действующая нагрузка будет только в вертикальной плоскости и возникает от усилия, передаваемого штоком Р = Fшт = 200 кН.
Расчет прочности стыковых соединений, нагруженных силой Р, выполняется по формуле:
,(12)
где t – напряжение, возникающее в сварном шве;
Р – сила, действующая на сварной шов;
S − площадь шва.

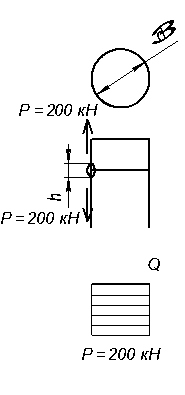

Рисунок 3 – К расчету сварного шва гидроцилиндра
Напряжение, возникающее в сварном шве:
τ =
= 50 МПа.
Условие прочности [τ’] = 56 МПа ≥ τ = 50 МПа выполняется.
