Антиблокировочная тормозная система
Антиблокировочная тормозная система (АБС) предназначена для того, чтобы вне зависимости от условий торможения обеспечивать оптимальное сочетание устойчивости и тормозной эффективности автомобиля. Другими словами, система не допускает блокировки колес, при которой не только увеличивается тормозной путь и теряется управление автомобилем, но и возникает опасность "вылета" в кювет. АБС давно применяется на железнодорожном транспорте и в авиации[1].
В основе работы АБС лежит принцип оптимального соотношения между коэффициентом сцепления колеса с дорогой и его относительным проскальзыванием на оси. При относительном проскальзывании 15-30 % отмечается "пик" коэффициента сцепления, после чего он начинает падать[10].
Все современные АБС содержат три основных узла: датчики угловой скорости колес, электронный блок обработки данных и управления, подающий команды, и, собственно, исполнительный механизм - модулятор давления тормозной жидкости.
Индуктивно-частотный датчик установлен на ступичном узле колеса так, что рядом с ним с минимальным зазором вращается зубчатый ротор, или перфорированное кольцо, закрепленное на тормозном барабане (диске).
Датчик представляет собой катушку индуктивности, в которой наводится электрический ток, частота которого пропорциональна угловой скорости вращения колеса, количеству зубцов или просечек ротора[8].
1
2
3
4
5

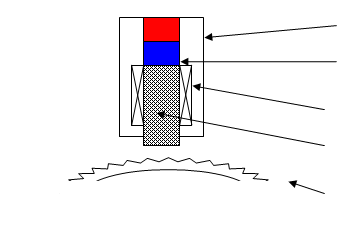

Рисунок 1.1 – Структура датчика АБС: 1 – корпус датчика;
2 – постоянный магнит; 3 – обмотка датчика; 4 – сердечник; 5 – ротор
Обработку сигнала ведет электронный блок управления (ЭБУ) системы, отслеживая, в свою очередь, моменты блокировки колес. От ЭБУ исходят команды электромагнитным клапанам на изменение давления в тормозной магистрали автомобиля посредством гидроаккумулятора.
В системе регуляции давления, как правило, два электромагнитных клапана.
Рисунок 1.2 – Система регуляции давления тормозной жидкости:
1 – ЭБУ; 2 – гидроаккумулятор; 3 – ГТЦ; 4 – электромагнитный клапан; 5 – тормозной диск; 6 – тормозной механизм
Назначение первого - перекрыть доступ жидкости в магистраль, соединяющую главный тормозной цилиндр (ГТЦ) с рабочим (колесным). Второй клапан открывает доступ жидкости в резервуар гидроаккумулятора. Важнейшая характеристика системы регуляции давления - частота цикла. Обычно она в пределах 4-17 Гц[1].
