Передающая часть ультразвукового дальномера

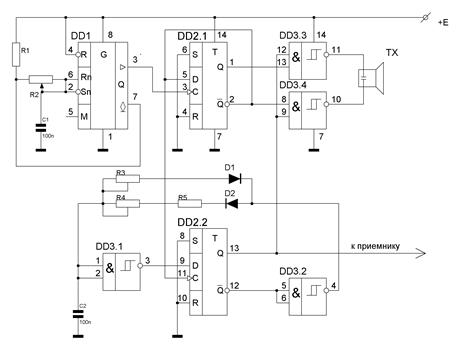

Рисунок 3.3 – Передающая часть УЗД
Тактовый генератор передающей части УЗД построен на прецизионном таймере 1006ВИ1 (NE555). Такое решение обеспечивает стабильность частоты. Изменяя номинал R2 возможна подстройка частоты. Но скважность импульса отлична от двух.
Для обеспечения скважности Q=2 применяется делитель частоты на двухтактном D-триггере. На вход С триггера DD2.1 подается тактовый импульс от генератора по которому изменяется логический уровень на выходах триггера. По тактовому импульсу триггер DD2.1 передает на выход Q информацию со входа D. Т.к. переключение триггера происходит по фронту импульса генератора на выходе обеспечивается сигнал со скважностью Q=2.

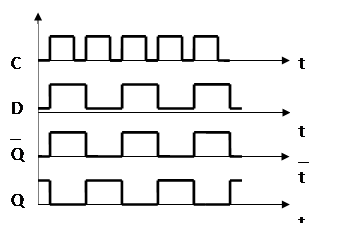

Рисунок 3.4 – Временная диаграмма работы триггера DD2.1
На триггере DD2.2 собран формирователь длительности tи и tп. Посредством R3 и R4 устанавливается время заряда и разряда С2. Эти параметры и определяют tи и tп.
Элементы DD3.3 и DD3.4 представляют собой формирователь парафазного выходного сигнала. Разрешающий передачу пачки импульсов сигнал формируется на выходе Q триггера DD2.2. Этот сигнал подается и в приемную часть УЗД в качестве синхронизирующего.
