Установление двух вариантов судна
Для перевозки контейнеров используются суда типа Ладога, проект 787 (см. рис. 1), и типа Ладога, проект 2–85 (см. рис. 2).
Таблица 2. Характеристика судов
|
№ п/п |
Проект судна |
Ладога проект 787 |
Ладога проект 2–85 | |
|
1 |
Дедвейт по грузовую ВЛ, тонн |
|
2075 |
1855 |
|
2 |
Вес судна порожнем, т. |
|
1185 |
1045 |
|
3 |
Запасы (на отход), тонн, всего: в т.ч. топливо и масло + вода |
|
107, 63+37 |
111, 66+34 |
|
4 |
Скорость хода, км/ч |
|
19,7 |
22 |
|
5 |
Длина судна наиб., м |
L |
82,5 |
81 |
|
6 |
Ширина судна наиб., м |
B |
11,4 |
11,95 |
|
7 |
Высота борта, м |
D |
5,8 |
5,6 |
|
8 |
Осадка в пресной воде, м (по грузовую ватерлинию) |
|
4,1 |
4,1 |
|
9 |
Вместимость судна, ед. (валовая / чистая) |
GT NT |
1853 695 |
1639 742 |
|
10 |
Контейнеры, ТЕУ, ед. всего: в т.ч. в трюмах. |
nk |
84 42 |
62 38 |
|
11 |
Высота 2-го дня, м. |
|
0,95 |
0,85 |
|
12 |
Площадь брусковых килей, |
Ak |
11 |
14 |
|
13 |
Коэффициент общей полноты |
CB |
0,854 |
0,764 |

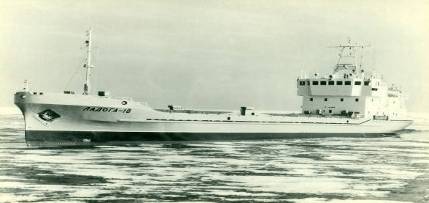

Рис. 1. Ладога, проект 787.

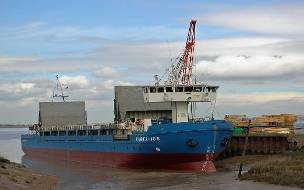

Рис. 2. Ладога, проект 2–85.
