Расчет на статическую прочность
Расчет полуоси проводится при включении в коробке передач I передачи (наиболее нагруженный режим). Опасное сечение - по минимальному диаметру, в нем считаются напряжения кручения и коэффициент запаса.
Результаты расчета приведены в таблице 1.26.
Т.к. в опасном сечении
, то необходим расчет полуоси на усталостную прочность при том, что статическая прочность обеспечена –
Расчет на усталостную прочность

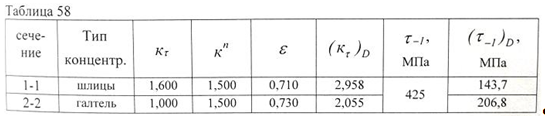

Коэффициенты концентрации напряжений и пределы выносливости полуоси в каждом сечении приведены в таблице 1.28.
Результаты расчета коэффициента эквивалентности приведены в таблице 1.29; для вала без поверхностного упрочнения m = 9.
Коэффициенты запаса прочности по пределу выносливости по всем сечениям полуоси приведены в таблице 1.30.
По всем проверенным сечениям коэффициент запаса прочности n>[ n], следовательно, усталостная прочность полуоси обеспечена.
