Основные параметры стрелки
Основные параметры стрелочного перевода определяются в зависимости от условий, регламентирующих допускаемые динамические эффекты взаимодействия пути и подвижного состава при движении его по элементам стрелочного перевода, а также из геометрических условий, обеспечения взаимной увязки длин элементов стрелочного перевода и конструкций пути, устраиваемых с его участием.
Проектируемые параметры стрелочного перевода определяются последовательно для стрелки, соединительной части, крестовины, перевода в целом, его отдельных деталей. Расчетная схема определения основных параметров стрелки представлена на рисунке 6.

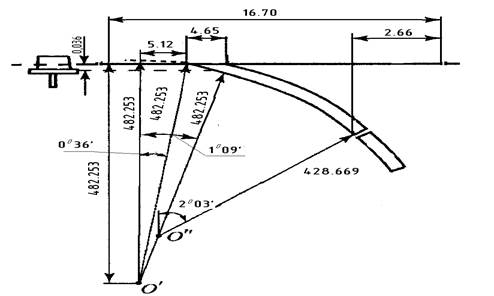

Рисунок 6 - Расчетная схема определения основных параметров стрелки
Проектирование стрелочного перевода выполняем для следующих условий:
· Стрелочный перевод из рельсов типа Р50;
· Скорость по прямому пути 90 км/ч, по боковому направлению Vmax=50км/ч;
· Допустимое значение потери кинетической энергии при соударении колеса и остряка W0=0,225м/с;
· Допустимое значение ускорения J0=0,40 м/с²;
· Допустимое значение непогашенного ускорения γ0=0,45 м/с²;
