Проверочный расчет быстроходного вала
Вал представляют как балку на двух опорах: шарнирно-неподвижной и шарнирно-подвижной (рис.1):
=23,34 Н×м

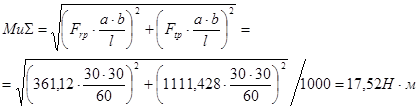

Определяем суммарный изгибающий момент в опасном сечении:
;
Определим эквивалентные напряжения
=90,16 МПа;
=20,1 МПа;
=96,64 МПа;
=186,7 МПа (Сталь 45 по ГОСТ 1050-74);
sЕ<[s];
Проверим коэффициент запаса прочности по усталости:
При совместном действии изгиба и кручения запас усталостной прочности определяют по формуле:
; [S]=1,3
где
коэффициент запаса по нормальным напряжениям:
коэффициент запаса по касательным напряжениям:
;
;
Суммарные коэффициенты
и
, учитывающие влияние всех факторов на сопротивление усталости при изгибе и кручении, вычисляем по формулам:
=1,46;
=1,296;
=40,02 МПа; ys=yt=0
=10,05 МПа;
=4,271;
=10,98;
=3,75;
