Расчет подшипников приводного вала

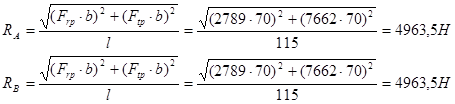

Для наиболее нагруженной опоры (А) рассчитываем эквивалентную нагрузку, принимая (Fr=RA), V=1, Кб=1, КТ=1;
, принимаем X=1, Y=0.
Эквивалентную нагрузку для радиального подшипника определяют по формуле:
;
=108 млн. об.;
=31167,5 Н;
По каталогу выбираем подшипник радиальный шариковый по ГОСТ 8338-75 №306, d=30 мм, D=72 мм, B=19 мм, C=32000 H, C0=24200 H, n=8000 мин-1;
Проверка на быстроходность:
;
=51 мм;
мин-1<8000 мин-1
