Определение длины крестовины, длины прямой вставки и радиуса переводной кривой

Страница 1

Методика расчета стрелочного перевода зависит от исходных данных. Заданы:

─ тип рельса – ;

─ начальный угол остряка –

─ марка крестовины – 1/12;

крестовина – сборная типа общей отливки с изнашиваемыми частями усовиков.

Определим все размеры перевода, необходимые для проектирования его эпюры.

Проектируемый стрелочный перевод должен отвечать условиям движения поездов на заданной станции: нагрузкам на ось подвижного состава, грузонапряженности участка и скорости движения по прямому и боковому путям стрелочного перевода.

Основные геометрические размеры одиночного обыкновенного стрелочного перевода с радиусом переводной кривой, равным радиусу остряка, т.е. (рисунок 1.1), связаны двумя расчетными уравнениями:

(1.1)

, (1.2)

где – радиус переводной кривой, мм;

– угол крестовины, град;

– начальный угол остряка, град;

– прямая вставка перед математическим центром крестовины, мм;

– теоретическая длина стрелочного перевода, мм;

– ширина рельсовой колеи в крестовине; принимается 1520 мм.

Уравнения (1.1), (1.2) служат для определения основных геометрических размеров стрелочного перевода. Размеры отдельных частей перевода рассчитываются по формулам, приведенным ниже.

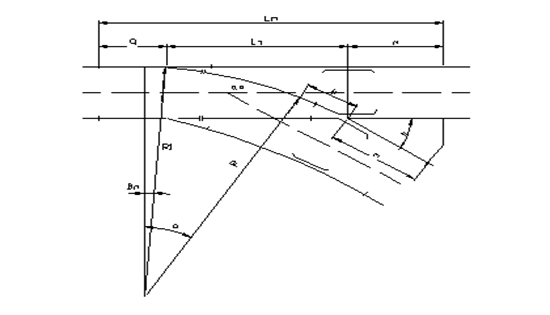

Рисунок 1.1 – Схема стрелочного перевода

Определение длины прямой вставки

Для сборной крестовины размеры и по рабочим граням головок рельсов вычисляют по формулам:

(1.3)

(1.4)

Осевые размеры определяются по формулам:

(1.5)

(1.6)

где n и m – соответственно длина передней и хвостовой частей крестовины, мм;

– длина накладки, мм(для 820 );

– ширина подошвы рельса, мм(для 132 );

– ширина головки рельса, мм(для 70 );

– расстояние между подошвами рельсов в месте постановки первого болта, мм;

– ширина желоба в горле крестовины при , равная 64 ;

– число марки крестовины(7)
