Определение длины рамного рельса
Длина рамного рельса (рис. 1.4) определяется по формуле:
(1.15)
где q и q1– соответственно передний и задний выступы рамного рельса, мм;
– проекция кривого остряка на прямой рамный рельс, равная длине прямого остряка, мм.
Передний и задний выступы рамного рельса определяют из условий раскладки шпал и брусьев под стрелкой.
Размеры переднего и заднего выступов рамного рельса определяют по формулам:
(1.16)
. (1.17)
где n и n1– соответственно число пролётов между опорами в пределах переднего и заднего выступов рамного рельса; принимаем n = 3, n1 = 2
c – стыковой пролёт, мм; (для
440
);
– зазор в стыках рельсов; принимается 0 мм.

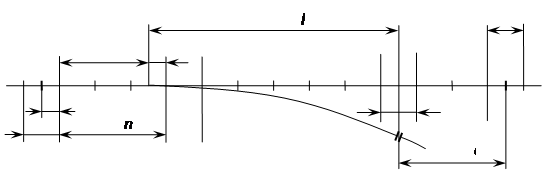

Рисунок 1.4- Эпюра брусьев и шпал на стрелке
Пролёт между осями брусьев a принимаем равным 500 мм, забег острия остряка x = 41 мм (рисунок 1.5)

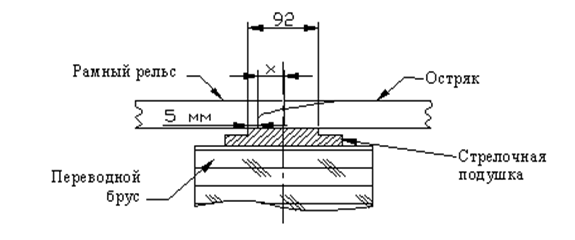

Рисунок 1.5 – Схема расположения острия остряка на флюгарочном брусе
Теоретическую длину стрелочного перевода
найдем по формуле (1.1).
