Расчет механизма подъема
Разработка механизма сводится к определению сил и затрат мощности при выполнении рабочих операций, подбору элементов привода механизмов, расчету отдельных узлов и деталей.
Условия расчета такие же, что и при определении кинематических параметров и сил, действующих на дозатор.
Для расчета усилия в распорке все силы резания балласта от призмы волочения, действующие на части крыла при работе, проектируем на горизонтальную плоскость.

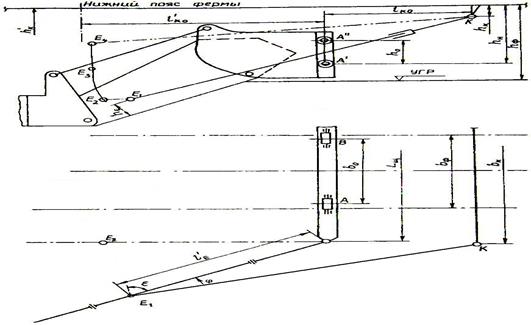

Рисунок 6 – Схема компоновки опорных узлов дозатора
Сила на подъем дозатора двумя механизмами
(36)
где
- суммарные силы трения крыла и щита о балласт, кН;
Fтр – суммарное сопротивление перемещению щита дозатора по опорным роликам, кН
(37)
(38)
Определяем вес G, kH: щита, корня крыла, основной части крыла, основной части подкрылка.
Вес щита:
Вес корень крыла:
Вес основной части крыла:
Вес основной части подкрылка:
Определяем силу на подъем дозатора двумя механизмами Fп, кН
Отсюда усилие 1ого крыла : Fп = 19533/2 = 9776 кН
Мощность привода в начальный момент поворота крыла
(39)

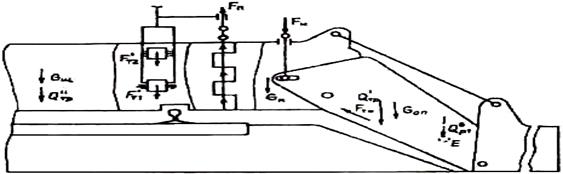

Рисунок 7 – Расчетная схема к определению сил действующих на дозатор
где Кн – коэффициент, учитывающий дополнительное сопротивление от сил трения в шарнирах крыла (Кн = 1,2). [1]
з – КПД гидропередачи, 0,95
Диаметр гидроцилиндра
(40)
где рном – номинальное давление в гидроприводе, МПа (рном = 16 МПа);
зцгм – КПД гидроцилиндра (зцгм = 0,95).
Ход поршня гидроцилиндра
(41)
Принимаем гидроцилиндр для строительных и дорожных машин ГЦО4 – 40 x 20x400
Расход жидкости гидроцилиндра
(42)
Внутренний диметр трубопровода
(43)
Принимаем dвн = 3 мм.
