Принцип действия системы управления преобразователем частоты
Упрощенная блок – схема системы управления преобразователем частоты приведена на Рис. 2.11. Как видно из рисунка она включает следующие основные звенья:
1. Входное устройство ВУ, осуществляющее преобразование управляющего сигнала в напряжение:
- трехфазное низкой частоты, причем частота и порядок следования фаз этого напряжения определяются соответственно величиной и полярностью управляющего сигнала;
- постоянного тока, величина которого изменяется в соответствии с заданной зависимостью изменения напряжения на зажимах приводного двигателя от его частоты.
2. Три идентичных блока управления БУ1, БУ2, БУ3, каждый из которых задает длительность работы обеих полуфаз преобразователя частоты в выпрямительном и инверторном режимах.
3. Три фазосмещающих устройства ФСУ1, ФСУ2, ФСУ3, которые задают величину углов регулирования каждой фазы ПЧ в выпрямительном (
) и в инверторном (
) режимах.

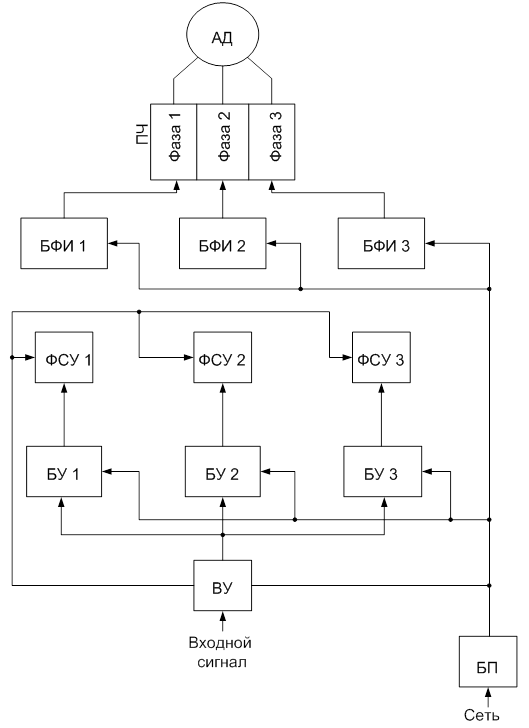

Рис. 2.11. Схема системы управления преобразователем частоты.
4. Три блока форсирования импульсов БФИ1, БФИ2, БФИ3, управляющих моментами зажигания тиристоров.
5. Блок питания БП.
Управляющий сигнал подается на вход входного устройства ВУ, в котором он преобразуется в трехфазное напряжение низкой частоты.
Частота выходного трехфазного напряжения задается величиной управляющего сигнала, чередование фаз – его полярностью. Изменение полярности управляющего сигнала приводит к реверсу АД. Одновременно в ВУ управляющий сигнал преобразуется в постоянное напряжение, величина которого определяется заданным законом изменения угла регулирования тиристоров в зависимости от значения частоты на выходе. С выхода ВУ трехфазное напряжение поступает на фазосмещающие устройства ФСУ. Одновременно сюда же с выходного устройства поступает постоянное напряжение. Величина его определяется заданным законом изменения угла регулирования тиристоров ПЧ, обеспечивающим постоянную перегрузочную способность АД. Таким образом амплитуда этого постоянного напряжения определяет величину углов регулирования и работы каждой полуфазы ПЧ. С выхода ФСУ напряжение поступает на блоки формирования импульсов БФИ, где происходит формирование управляющих импульсов для управляемых тиристоров.
