Анализ особенностей существующих конструкцийСтраница 2
Увеличение числа ступеней в коробке позволяет лучше использовать мощность двигателя, и соответственно, меньше расходовать топлива, повышает среднюю скорость движения, и как результат, большая производительность автомобиля и снижение стоимости перевозок. Отметим, что увеличение числа ступеней в коробке усложняет и утяжеляет ее, возрастают размеры и стоимость агрегата, усложняется привод управления коробкой.
При механическом приводе быстрое и безошибочное переключение шести передач прямого хода осуществить уже довольно трудно. Именно такое их количество сегодня принято считать предельным при ручном переключении. Дальнейшее увеличение числа передач требует усложнения привода или установки дополнительной коробки со своим независимым приводом, который используется сравнительно редко – только на определенных режимах движения.

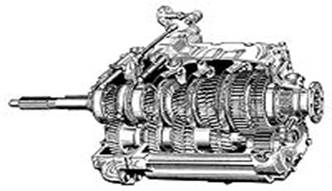

Рисунок 2.5 - Двенадцатиступенчатая коробка передач фирмы ZF, состоящая из основной, шестиступенчатой коробки и двухступенчатого делителя
Одно время в коробках передач грузовиков широко применялась «ускоряющая» высшая передача, которая имела передаточное отношение 0,7 – 0,8. Считалось, что это позволяет полнее использовать мощность двигателя и снизить суммарное число оборотов коленвала на 1 км пути, и в конечном счете, экономить топливо. Однако эффект от их применения оказался сомнительным: по сравнению с прямой высшей передачей «ускоряющие» имели меньший КПД и вскоре от них отказались. Этому способствовал также рост удельных мощностей двигателей грузовых автомобилей.
К числу важнейших факторов, влияющих на КПД ступенчатых коробок передач, относятся правильный выбор кинематической схемы, от которой зависит число пар зубчатых колес, находящихся в зацеплении при передаче момента, а также частоты вращения, передаваемая мощность, эффективность системы смазки, точность изготовления зубчатых колес и деталей картера.
На грузовых автомобилях наибольшее распространение получили трехвальные коробки с прямой передачей, получающейся при соединении первичного и вторичного валов. По взаимному расположению ведущего и ведомого валов коробки передач разделяют на соосные и несоосные. Последние встречаются в основном на переднеприводных грузовых автомобилях.

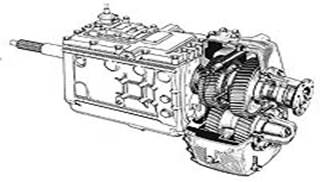

Рисунок 2.6 - Задний демультипликатор с соосным отбором мощности на коробке передач ZF GG
Подавляющее большинство механических коробок передач выполняют с неразветвленным силовым потоком, так что через каждое включенное зубчатое зацепление проходит весь поток мощности. Встречаются, однако, коробки, в которых поток мощности делится на две или три ветви. В них больше зубчатых колес, которые имеют меньшие размеры, а следовательно, меньшие моменты инерции и окружные скорости. Применение таких схем объясняется желанием повысить срок службы трансмиссии при большой передаваемой мощности.
Многоступенчатые трансмиссии создают на базе основной четырех-, пяти- или шестиступенчатой базовой соосной трехвальной коробки, присоединяя к ней дополнительную коробку. Обычно она имеет две передачи (прямую и понижающую) и обеспечивает удвоение числа передач. Применение трехступенчатой дополнительной коробки позволяет утроить число передач базовой коробки. Водитель в обоих случаях использует два органа управления: один базовой, другой дополнительной коробкой.

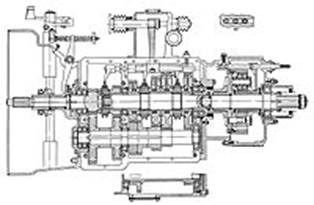

Рисунок 2.7 - Десятиступенчатая коробка передач David Brawn, тип 557А
Если передаточное число пониженной передачи в дополнительной коробке достаточно большое, чтобы увеличить общий диапазон, по крайней мере, вдвое, ее называют «демультипликатор». Если же она почти не увеличивает общий диапазон, а служит для получения «половинок» между передачами основной коробки, ее называют «делителем», имея в виду, что она делит имеющийся диапазон на большее число ступеней. Сегодня к базовой коробке часто пристыковываются две дополнительных – и спереди, и сзади. Естественно, одна из них является демультипликатором, другая – делителем.
