Центробежное реле скорости
В энергетической установке судна частоту вращения вала двигателя измеряют механическими, гидравлическими, электрическими и электронными измерительными устройствами.

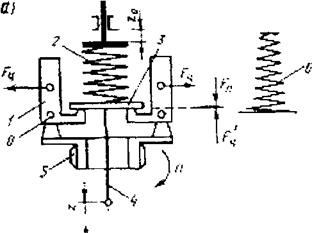

Рис. 1.Принципиальная схема и статические характеристики центробежного датчика частоты вращения.
Механический датчик наиболее широко распространен. Принцип действия датчика основан на преобразовании частоты вращения в центробежную силу и сравнении ее с заданной силой действия пружины.

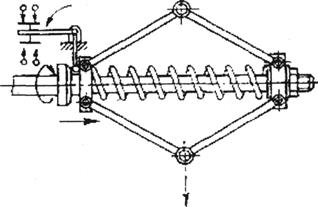

Рис. 2. Центробежное реле частоты и направления вращения
В центробежном датчике чувствительным элементом являются грузы (рис. 1. а), свободно сидящие на осях О в опорах диска 5. Диск приводится во вращение через механическую передачу от вала двигателя или другого механизма. Частота вращения п пропорциональна угловой скорости w и преобразуется грузами в центробежную силу Fц, которая приводится к муфте сравнивающего устройства 3 со значением Fц и уравновешивается силой действия цилиндрической пружины 2 задающего устройства.
Приращение угловой скорости ∆ω сверх ωо вызывает нарушение равновесия действующих сил и движение муфты датчика. По мере ее перемещения ∆z увеличивается натяжение пружины и наступает статическое равновесие сил.
При установившемся режиме зависимость между положением муфты датчика и частотой вращения нелинейная и графически описывается статической характеристикой (рис. 1.6). Кривизна статической характеристики объясняется квадратичной зависимостью перемещения муфты ∆z от приращения частоты вращения ∆n, а также изменением радиуса ∆r вращения центра тяжести грузов. Статическую характеристику можно приблизить к линейной I, если в датчике цилиндрическую пружину (постоянной жесткости) 2 заменить конической (переменной жесткости) 6. Иногда для уменьшения кривизны статической характеристики цилиндрическую пружину заменяют пакетом пружин с различной жесткостью.
Движущая сила датчика определяется разностью сил действия. грузов и пружины. Ее можно повысить, например, путем увеличения массы грузов, однако при этом возрастает инерционность датчика и ухудшаются его динамические свойства.
