Назначение тяговых электродвигателей
Тяговый электродвигатель (ТЭД) локомотива предназначен для преобразования электрической энергии в механическую, необходимую для вращения колесной пары.
Источником электроэнергии для движения тепловоза
- автономного локомотива - служит дизель-генераторная установка (рис.3.1). Механическая энергия вращения коленчатого вала дизеля Д сообщается тяговому генератору ТГ и преобразуется в электрическую. Электрическая энергия от генератора поступает в тяговые электрические двигатели ТЭД, которые кинематически связаны с движущими колесными парами КП и приводят их во вращение.
На неавтономных локомотивах, которыми являются электровозы
, для питания тяговых двигателей используется электроэнергия, вырабатываемая на электростанциях и передаваемая ТЭД по линиям электропередачи через тяговые подстанции и контактную сеть. Будучи подключенным к электростанции, то есть практически неограниченному источнику энергии, электровоз может развивать повышенную мощность, ограниченную только мощностью ТЭД. Поэтому мощность электровоза почти в 2 раза больше, чем тепловоза равной массы.

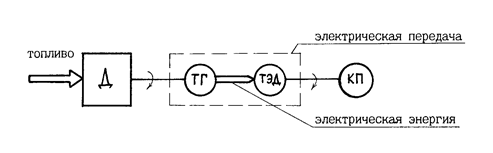

Рис.4.1. Схема преобразования энергии на тепловозе
На всех локомотивах привод колесной пары от ТЭД осуществляется через зубчатый редуктор колесно-моторного блока. Наиболее распространенным в настоящее время типом подвешивания ТЭД у грузовых тепловозов и электровозов является опорно-осевое подвешивание, при котором ТЭД с одной стороны опирается на ось колесной пары через моторно-осевые подшипники, а с другой стороны - на раму тележки через комплект пружин [7]. Неизменное расстояние между центрами вала двигателя и оси колесной пары называют централью Ц (рис.4.2).
Так как ТЭД служит для преобразования электрической энергии в механическую, то он входит в состав как электрической, так и механической части локомотива.
