Конструкция основных узлов и элементов
тягового электрического двигателя тепловозаСтраница 2
Отличительной особенностью тяговых двигателей локомотивов является наличие
моторно-осевых подшипников (МОП), которые служат опорой электродвигателя на ось колесной пары. МОП вмонтированы в специальные разъемные приливы остова двигателя и состоят из бронзовых вкладышей, смазочного устройства и крышки, закрепленной болтами. Крышка МОП служит резервуаром для смазки, которая подается к вкладышам подшипника при помощи специальных систем: циркуляционной (смазка под давлением с использованием шестеренчатого насоса) и польстерной (смазка с использованием войлочных фитилей). В зависимости от конструкции ТЭД, данные системы могут использоваться как поодиночке, так и совместно.
В заключение рассмотрим особенности системы, которая обеспечивает нормальную работу тяговых двигателей -
системы охлаждения. Во время работы ТЭД обмотка якоря и другие детали нагреваются. Для их охлаждения применяют принудительную вентиляцию (рис.4.5).
Охлаждающий воздух, подаваемый специальным вентилятором по гибким рукавам-гармошкам к вентиляционному люку остова ТЭД, проходит через двигатель двумя потоками: один над коллектором, сердечником якоря и в зазорах между полюсами, другой под коллектором, через вентиляционные отверстия в сердечнике якоря. Оба потока соединяются в корпусе ТЭД со стороны, противоположной коллектору, и выходят наружу через специальные окна (люки).

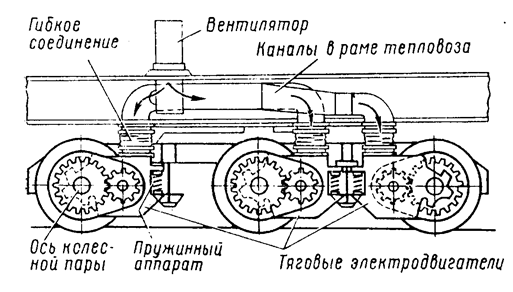

Рис.4.5 Схема охлаждения тяговых электродвигателей на локомотивах
Внутри остова ТЭД поддерживается небольшое избыточное давление воздуха, препятствующее попаданию пыли, влаги, снега.
Вентиляторы охлаждения ТЭД могут иметь механический привод от дизеля или электрический от специальных электродвигателей (мотор-вентиляторы). Обычно один вентилятор охлаждает несколько тяговых двигателей, установленных на одной тележке. На некоторых тепловозах применяют централизованную систему охлаждения тяговых электрических машин и аппаратов.
Расчетная часть курсового проекта
Для тягового привода рабочими называют: электромеханические характеристики тягового электродвигателя: скоростную nд=f(Iд), моментную Mд=f(Iд) и характеристику к.п.д. ηд=f(Iд); электротяговые характеристики Fкд=f(Iд), V=f(Iд).
