Электропоезд ЭР2
Электропоезд ЭР2 предназначен для перевозки пассажиров на пригородных участках железных дорог, электрифицированных на постоянном токе с номинальным напряжением в контактной сети 3 300 в.
За основную поездную единицу принят 10-вагонный электропоезд, состоящий из двух головных, пяти моторных и трех промежуточных прицепных вагонов. По условиям эксплуатации допускается формирование поезда из восьми, шести или четырех вагонов , а также из двенадцати.
Управление поездом осуществляется из кабины машиниста, имеющейся в каждом головном вагоне. На электропоезде ЭР2 предусмотрен реостатный пуск тяговых двигателей с переключением их в процессе пуска с последовательного на параллельное соединение, двухступенчатое ослабление поля на каждом из двух соединений шунтированием обмоток возбуждения активным и индуктивным сопротивлениями и реверсирование хода поезда, а также защита тяговых двигателей от перегрузок, коротких замыканий, боксования и перенапряжений.
Система управления двигателями—групповая, косвенная. Основным аппаратом управления является силовой контроллер с пневматическим приводом, имеющий одностороннее вращение. Этот контроллер имеет 18 позиций.

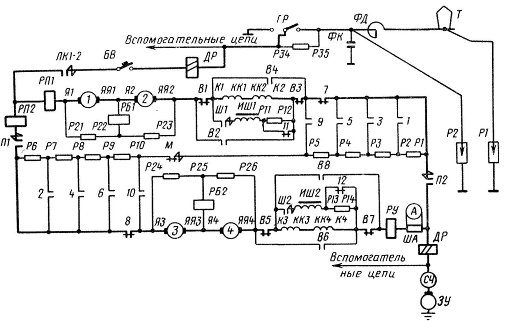

Схема силовых цепей моторного вагона
