Составление графиков технологического процесса и описание
технологии работы контейнерного пункта по завозу, погрузке, выгрузке и вывозу контейнеровСтраница 4
Порожний контейнер выдают представителю грузоотправителя по предъявлении им завизированной накладной и наряда формы КЭУ-16.
После загрузки контейнера представитель грузоотправителя доставляет его на контейнерный пункт с железнодорожной накладной. Приемосдатчик в наряде и в корешке наряда отмечает время фактического возврата контейнера. Наряд выдают представителю грузоотправителя, доставившему контейнер, а накладная с корешком наряда остается у приемосдатчика.
Все принятые контейнеры приемосдатчик записывает в специальную натурную книгу, в которой указывает номер контейнера и номер сектора, в котором он размещен на площадке. После погрузки контейнера в вагон приемосдатчик против его номера делает об этом отметку в натурной книге.
Данные о принятых к отправлению контейнерах приемосдатчик записывает в Книгу приема грузов к отправлению, а накладные (комплект) передает в товарную контору. После этого накладные вместе с дорожными ведомостями (комплектом) возвращают старшему приемосдатчику (приемосдатчику) контейнерного пункта. Старший приемосдатчик (приемосдатчик) раскладывает перевозочные документы в подгруппы проданном виде в специальном шкафу. Специализация ячеек в документотеке соответствует назначениям плана формирования вагонов с контейнерами. Для каждого назначения, предусмотренного планом формирования, выделяется одна ячейка.
По окончании погрузки каждого вагона старший приемосдатчик (приемосдатчик) подбирает грузовые документы к вагонным листам. В Книге приема грузов к отправлению делаются отметки об отгрузке контейнеров. О времени окончания погрузки контейнеров и готовности вагонов к уборке старший приемосдатчик сообщает сменному инженеру (старшему технику) по грузовой и коммерческой работе и передает подписанные им вагонные листы с подобранными к ним документами в техническую контору.
Сортировка транзитных контейнеров осуществляется в соответствии с планом формирования контейнеров, установленным для данной станции.
Старший приемосдатчик (приемосдатчик) согласно плану сортировки контейнеров на данную подачу вагонов указывает в вагонном листе против каждого транзитного контейнера номер вагона, на который он должен быть погружен. В книге формы КЭУ-3 отмечает время прибытия и отправления каждого транзитного контейнера.

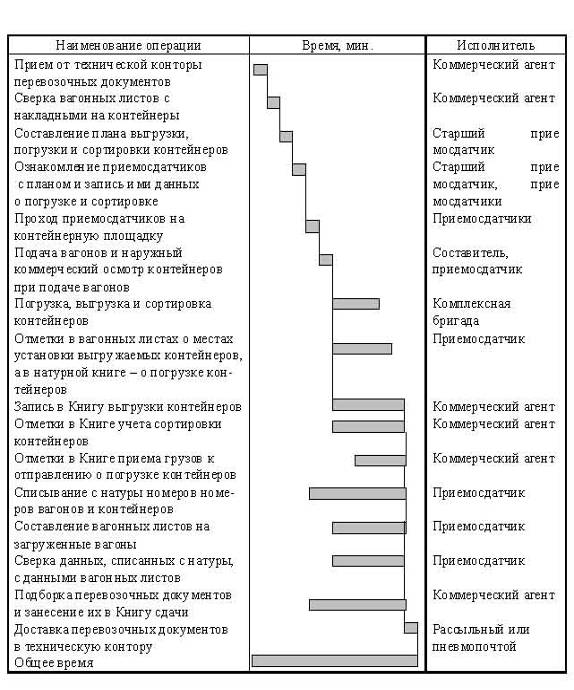

Рис.2. График выполнения грузовых и коммерческих операций по прибытию и отправлению.

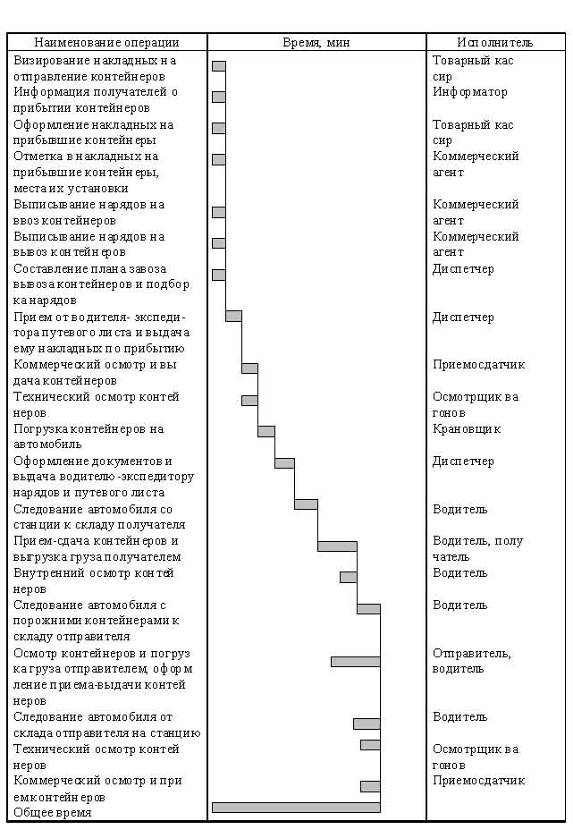

Рис.3. График вывоза и завоза конейнеров.
