Определение реакций в кинематических парах кинетостатическим способомСтраница 2
Рис. 10 – Разделенная кинематическая пара
Разделим диаду по внутренней кинематической паре по шарниру B. Схема нагружения звена 2 показана в левой части рис. 10. Реакция в точке B показана в виде двух составляющих
.
Схема нагружения звена 3 показана в правой части рис. 10. В точке B согласно закону равенства действия и противодействия имеем реакции:
.
Составим уравнение суммы всех сил, действующих на звено 3:
Из уравнения следует, что для определения
необходимо на многоугольнике сил (рис. 9) соединить точку e с точкой k и направить вектор в точку k.
Сила
, действующая на поршень, равна по величине и направлена ей противоположно.
Силовой расчет диады 4 – 5
Изобразим диаду 4 – 5 в прежнем масштабе длин, покажем на ней все силы, действующие в точках их приложения, а также приложим силы инерции (рис. 11).
Рис. 11 Диада 4 – 5
Необходимо найти неизвестные:
,
и
Найдем касательную составляющую , для чего составим 1ое уравнение – уравнение суммы моментов всех сил, действующих на диаду 4 – 5, относительно точки C.
отсюда
Измеряем плечи
,
Вычисляем
Значение силы получилось положительным, значит выбрано верное направление силы.
Найдем нормальную составляющую и реакцию .
Составим 2ое уравнение – уравнение суммы векторов сил для диады 4 – 5.
В этом уравнении два неизвестных, поэтому построим векторный многоугольник сил.
Построение проведем в выбранном масштабе

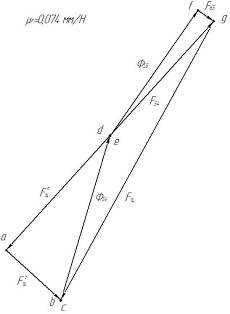

Строим векторный многоугольник сил для диады 4 – 5 (рис. 12).
Рис. 12 – Векторный многоугольник сил диады 4 – 5
Силы веса
и
малы, поэтому соответствующие им отрезки bc и de выродились в точки.
