Условные графические обозначения и индикация

Страница 1

Все более широкое внедрение компьютерных систем оперативного управления движения поездов позволило использовать современные средства отображения информации (мониторы, видеопроекционные панели и проекторы). Петербургским государственным университетом путей сообщения на основании обобщения отечественного и зарубежного опыта внедрения компьютерных систем ДЦ, ДК и МПЦ был разработан отраслевой стандарт ОСТ 32.111-98 "Системы железнодорожной автоматики и телемеханики. Условные графические изображения и индикация", определяющий единые требования к отображению информации в современных компьютерных системах оперативного управления движением поездов.

Стандарт устанавливает вид условных графических объектов и их индикацию с учетом расширенной цветовой гаммы при использовании в качестве устройств отображения информации мониторов, видеопроекционных устройств, жидкокристаллических экранов для систем диспетчерского управления, диспетчерского контроля и компьютерных электрических централизаций.

Разработанный документ составляет единую методологическую базу построения пользовательского интерфейса "человек-машина" систем ДЦ, ДК, МПЦ, содержит требования для разрабатываемых систем, обязателен для применения в проектной и конструкторской документации, научно-технической, учебной и справочной литературе.

На видеомониторах (видеопроекционных табло) систем оперативного управления движением поездов, отображаются:

общие элементы (название станции, цвет фона, особые случаи единой индикации элементов путевого плана при пропадании контроля, а также неконтролируемых устройствами СЦБ, изолирующие стыки, в том числе негабаритные и др.);

элементы путевого плана станций и перегонов: светофоры, приемоотправочные пути, стрелочно-путевые секции и перегонные блок-участки;

другие объекты управления и контроля (устройства автоматического управления маршрутами, переездной автоматики, автодействием сигналов, аппаратура обнаружения перегретых букс ПОНАБ, контрольно-габаритные устройства и др.);

условные знаки дополнительных видов информации (запрещение движения по путевому участку, производство ремонтных работ, закрепление состава на пути, исключение пользованием стрелкой, выключение стрелки или секции из зависимостей и др.). Эта группа объектов отображения используется оперативным персоналом в качестве метки, позиционируемой, а затем фиксируемой пользователем в соответствующей зоне путевого плана и служащей одновременно для напоминания об особых условиях и исключения ошибочных действий при организации движения. При наличии средств автоматизации возможно исключение ручного внесения знаков, например при увязке со средствами автоматизации оповещения монтеров пути, устройствами закрепления составов и др.

В табл.1, 2 приведены примеры условных графических изображений (УГИ) соответственно для светофора и элементов путевого плана.

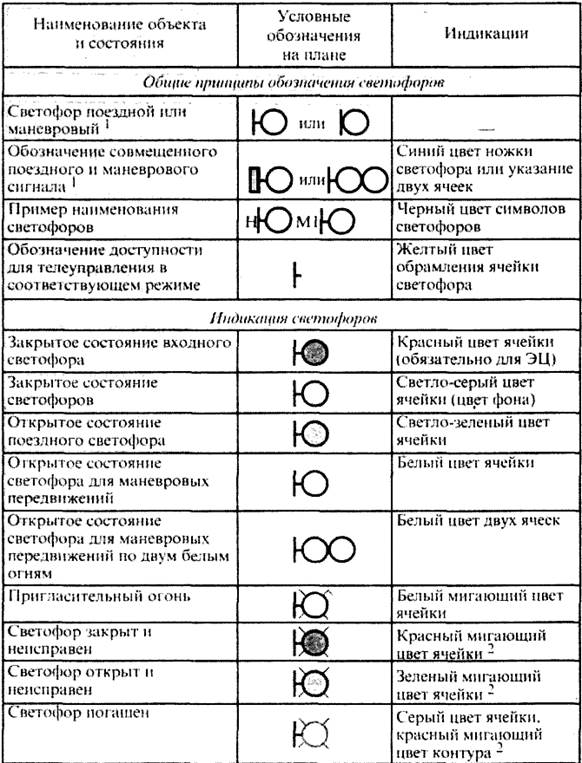

Таблица 1

1 Индикация одинакова для обоих вариантов отображения

После восприятия (нажатия клавиши подтверждения восприятия) индикация элемента осуществляется ровным цветом

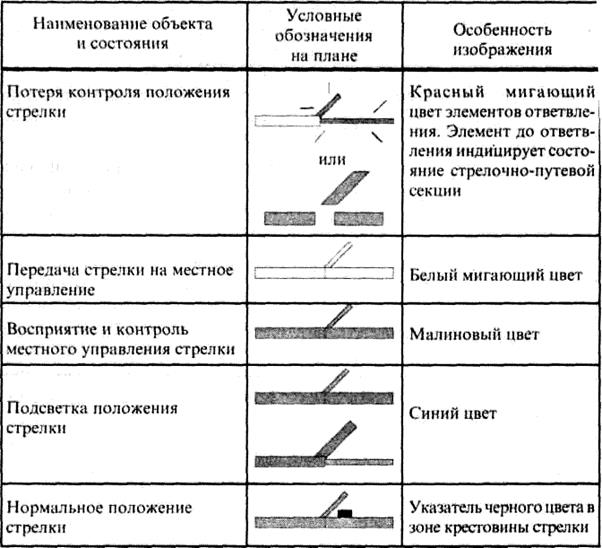

Таблица 2

Окончание таблицы 1

Индикация одинакова для обоих вариантов отображения элементов.

При разработке УГИ и их индикации использованы следующие основные принципы:

а) цветовая палитра фона и преобладающего состояния путевых объектов (запрещающее показание светофоров, свободное состояние рельсовых цепей) выбраны с учетом рекомендаций психологов и врачей-гигиенистов и сохранения ресурса работы монитора;
