Последовательность технологической операции процесса настройки света фар
автомобиля КамАЗ 45144Страница 2
13. Включить фары. При регулировке фар левая горизонтальная часть светотеневой границы пучка ближнего света должна совпадать с левой частью линии "0" на экране, а правая наклонная часть светотеневой границы при этом должна совпадать с наклонной линией на экране (рис.11).

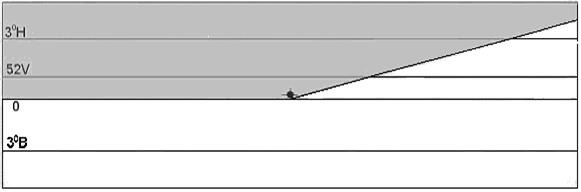

Рисунок 4 - Положение светотеневой границы, наблюдаемое на экране прибора при правильно отрегулированной фаре ближнего света
14. Нажмите кнопку «ВВОД». После того как показания прибора стабилизируются, можно выйти из этого режима. Для этого нажать кнопку «отмена».
15. Результаты замеров сравнить с нормируемыми.
16. Покинуть пост диагностирования.
![]() |

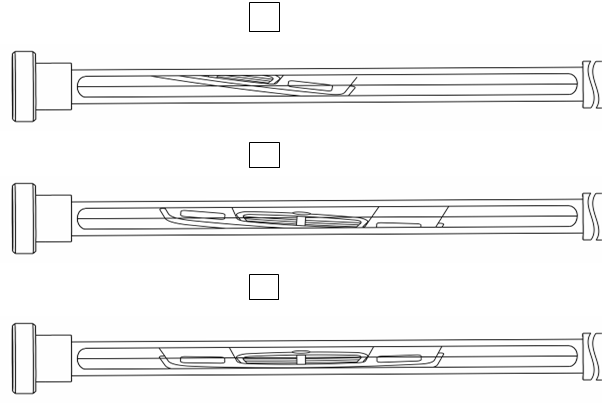

а), б) – при неправильном ориентировании, в) – при правильном ориентировании.
В ходе написания работы были изучены основные неисправности освещения автомобиля КамАЗ 45144; изучена технология диагностирования ближнего и дальнего света фар; ознакомление с перечнем выполняемых работ в зоне общего диагностирования Д-1, а также слесарно-механического цеха; были разработаны схемы технологического процесса зоны Д-1, слесарно-механического цеха и АТП.
