Результаты расчета сил в КШМ двигателя

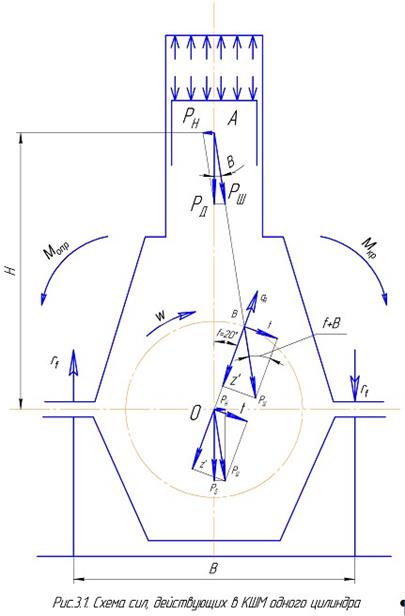

Схема векторов сил в КШМ для положения механизма, указанного в задании, показана на рисунке 3.1. Модули векторов сил определены по распечатке результатов работы программы КРУИС, размещенной в Приложении 3 (таблица 1).

Диаграммы движущей силы , тангенциальной силы , действующей в одном цилиндре и диаграмма суммарной тангенциальной силы на 01.01. Значения силы определены по распечатке результатов работы программы Круис (таблица 3).

Определение движущей силы выполнено также графическим способом на рисунке 3.1. Различие значений , оцененных расчетным и графическим способами при = 20º п.к.в. после НМТ на такте «рабочий ход», составило 0,4%, что может быть признано допустимым [Прил.3].

На диаграмме указана средняя суммарная тангенциальная сила . Она определена как отношение площади между линией и осью абсцисс к длине диаграммы.

Средний крутящий момент, МН·м, создаваемый многоцилиндровым двигателем

== 8846 МН.м (3.1)

Проверка правильности расчета и динамики двигателя в целом выполнена по расчетной индикаторной мощности двигателя, кВт:

= =925,915 кВт, (3.2)

где – частота вращения коленчатого вала, мин–1.

Рассчитанная по формуле (3.2) отличается от индикаторной мощности, указанной в расчете рабочего цикла двигателя (=898,947 кВт), на 3%. Указанное различие свидетельствует о достаточно высокой точности расчетов и построений диаграмм сил.
