Проверочный расчет среднего вала

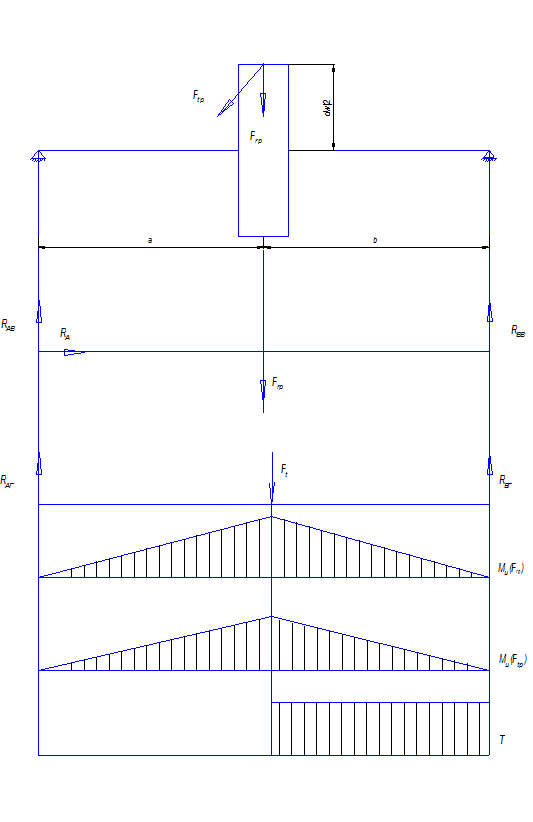

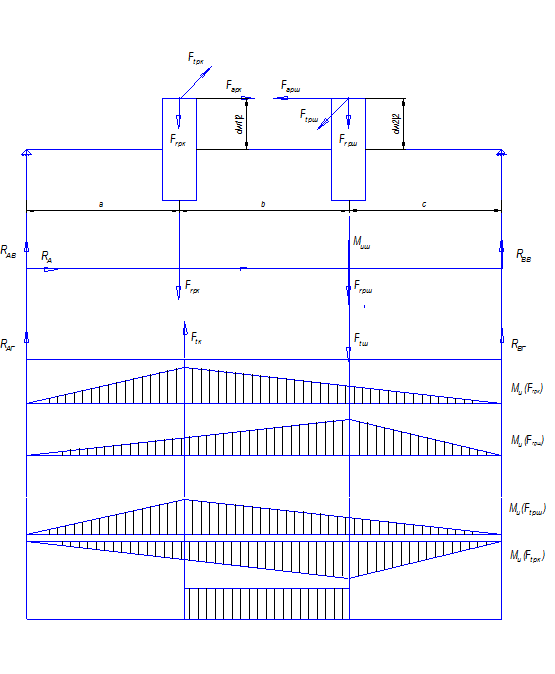

Вал представляют как балку на двух опорах: шарнирно-неподвижной и шарнирно-подвижной (рис.2):
=72,82 Н×м
Ftpк=1111,42 Н; Frpк=361,12 Н;

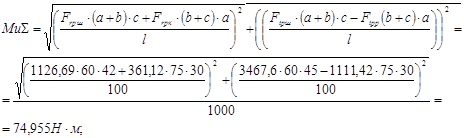

Определяем суммарный изгибающий момент в опасном сечении:
;
Определим эквивалентные напряжения
=127,9 МПа;
=20,7 МПа;
=132,8 МПа;
=186,7 МПа (Сталь 45 по ГОСТ 1050-74);
sЕ<[s];
Проверим коэффициент запаса прочности по усталости:
При совместном действии изгиба и кручения запас усталостной прочности определяют по формуле:
; [S]=1,3
где
коэффициент запаса по нормальным напряжениям:
коэффициент запаса по касательным напряжениям:
;
;
Суммарные коэффициенты
и
, учитывающие влияние всех факторов на сопротивление усталости при изгибе и кручении, вычисляем по формулам:
=1,57;
=1,39;
=42,64 МПа; ys=yt=0
=10,35 МПа;
=3,73;
=10,42;
=3,51;
Рис.1
Рис.2
