Проверочный расчет приводного вала
Вал представляют как балку на двух опорах: шарнирно-неподвижной и шарнирно-подвижной (рис.1):
=209,47 Н×м

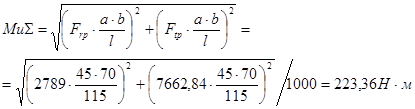

Определяем суммарный изгибающий момент в опасном сечении:
;
Определим эквивалентные напряжения
=122,1 МПа;
=19,08 МПа;
=126,49 МПа;
=186,7 МПа (Сталь 45 по ГОСТ 1050-74);
sЕ<[s];
Проверим коэффициент запаса прочности по усталости:
При совместном действии изгиба и кручения запас усталостной прочности определяют по формуле:
; [S]=1,3
где
коэффициент запаса по нормальным напряжениям:
коэффициент запаса по касательным напряжениям:
;
;
Суммарные коэффициенты
и
, учитывающие влияние всех факторов на сопротивление усталости при изгибе и кручении, вычисляем по формулам:
=1,58;
=1,4;
=40,7 МПа; ys=yt=0
=9,54 МПа;
=3,88;
=11,23;
=3,66;
