Расчет подшипников быстроходного вала

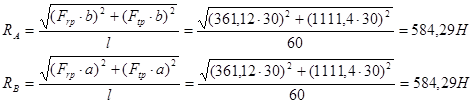

Для наиболее нагруженной опоры (А) рассчитываем эквивалентную нагрузку, принимая (Fr=RA), V=1, Кб=1, КТ=1;
, принимаем X=1, Y=0.
Эквивалентную нагрузку для радиального подшипника определяют по формуле:
Для определения динамической грузоподъемности определяем:
a1=0,62 – коэффициент, учитывающий надежность узла;
a23=0,7 – коэффициент, учитывающий качество материала подшипника;
p=3 - показатель степени, определяющий тип подшипника;
=1020 млн. об. – ресурс в миллионах оборотов;
=7748,33 Н;
По каталогу выбираем подшипник радиальный шариковый по ГОСТ 8338-75 №205, d=25 мм, D=52 мм, B=15 мм, C=14000 H, C0=6950 H, n=12000 мин-1;
Проверка на быстроходность:
;
=38,5 мм;
мин-1<12000 мин-1
