Расчет подшипников среднего вала

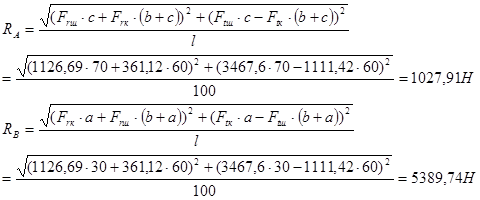

Для наиболее нагруженной опоры (В) рассчитываем эквивалентную нагрузку, принимая (Fr=RВ), V=1, Кб=1, КТ=1;
, принимаем X=1, Y=0.
Эквивалентную нагрузку для радиального подшипника определяют по формуле:
;
=318,75 млн. об.;
=40826,74 Н;
По каталогу выбираем подшипник радиальный шариковый по ГОСТ 8338-75 №305, d=25 мм, D=62 мм, B=17 мм, C=41000 H, C0=22400 H, n=7500 мин-1;
Проверка на быстроходность:
;
=43,5 мм;
мин-1<7500 мин-1
