Элементная база передающей
части устройстваСтраница 1
Устройство разрабатывается с использованием интегральных микросхем, что уменьшает его размер, упрощает монтаж, микросхемы имеют большой ресурс работы. Все использованные микросхемы выпускаются белорусским НПО «Интеграл».
Ультразвуковые датчики
В качестве ультразвуковых элементов используется комплект T/R40-16 японской фирмы Nippon ceramic.
T40-16 и R4016 представляют собой согласованную пару сенсоров диаметром 16мм – соответственно УЗ передатчик и УЗ приемник работающие на центральной частоте 40 кГц .
Характеристики:
- высокий уровень звукового давления;
- высокая чувствительность;
Сферы применения:
- автомобильные системы обнаружения препятствий;
- дальномеры;
- охранные сигнализации.
Таблица 4 - Эксплуатационные параметры T\R40-16
|
Параметр |
Символ |
Значение |
Единица измерения |
|
Максимальное входное напряжение |
Vmax |
20 |
В |
|
Максимальная ударная нагрузка |
Si |
50 |
G |
|
Влажность воздуха |
RHopr |
10 ~ +90 |
% |
|
Температура среды |
Topr |
-30 ~ +80 |
°C |

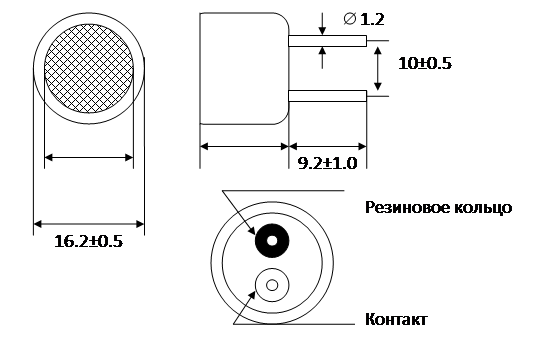

Рисунок 3.5 – Геометрические размеры T\R40-16 (мм)
Таблица 5 – Электро-звуковые характеристики T\R40-16
|
Параметр |
Символ |
Условия |
Значение |
Единица измерения | |
|
Передатчик T40-16 |
Частота |
fc |
среда в сост. покоя |
40.0±1 |
кГц |
|
SPL |
P |
f=40 кГц |
120 |
дБ | |
|
Ослабление SPL |
∆P |
T=-30 ~ +80°C RHopr=30% |
-10 |
дБ | |
|
Полоса частот |
∆λ |
P=120дБ, f=40 кГц |
5 |
кГц | |
|
Приемник R40-16 |
Частота |
fc |
среда в сост. покоя |
40.0±1 |
кГц |
|
Чувствительн. |
S |
f=40 кГц |
-59 |
дБ/В/мкбар | |
|
-6 дБ напр-ть |
θ-6дБ |
f=40 кГц |
55 |
град. | |
|
Полоса частот |
∆λ |
f=40 кГц |
5.0 |
кГц | |
|
Емкость |
Cs |
2100 |
pF | ||

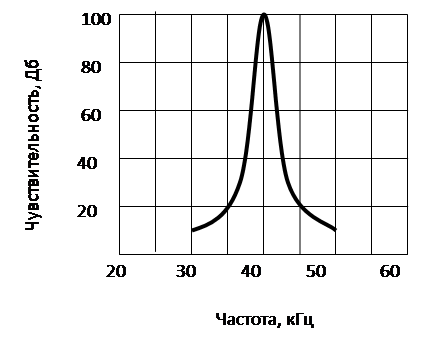

Рисунок 3.6 – Зависимость чувствительности от частоты для T\R40-16

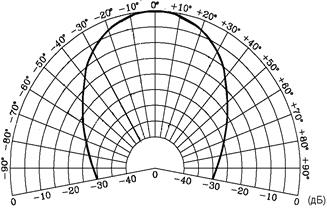

Рисунок 3.7 Диаграмма направленности T\R40-16
Прецизионный таймер 1006ВИ1 (NE555)
