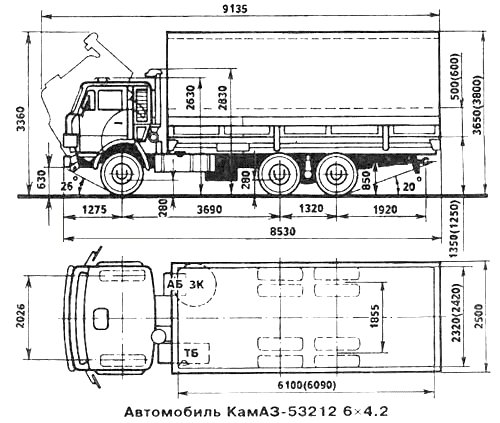

Основные технические характеристики автомобиля КамАЗ 53212
Весовые параметры и нагрузки:
Снаряженная масса а/м, кг 8500
нагрузка на переднюю ось, кг 3900
нагрузка на заднюю тележку кг 4600
Грузоподъемность а/м, кг 11000
Полная масса, кг 19650
нагрузка на переднюю ось, кг 4420
нагрузка на заднюю тележку, кг 15230
Полная масса прицепа, кг 14000
Полная масса автопоезда, кг 33650
Устанавливаемые двигатели:
Модель 740.31-240 (Евро-2)
Тип: дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л. с) 165 (225)
Номинальная мощность, брутто, кВт (л. с) 176 (240)
при частоте вращения коленчатого вала, об/мин. 2200
Макс. полезный крутящий момент, Н·м (кгс·м) 912 (93)
при частоте вращения коленвала, об/мин 1100-1500
Расположение и число цилиндров V-образное, 8
Рабочий объем, л. 0,85
Диаметр цилиндра и ход поршня, мм 120/120
Степень сжатия 16,5
Система питания:
Вместимость топливного бака, л. 500
Электрооборудование:
Напряжение, B 24
Аккумуляторы, В/А·ч 2×12/190
Генератор, В/Вт 28/2000
Сцепление:
Тип фрикционное, сухое, двухдисковое
Привод гидравлический с пневмоусилителем
Коробка передач:
Тип механическая, десятиступенчатая
Управление механическое, дистанционное
Передаточные числа на передачах:
1 2 3 4 5 ЗХ
7,82 4,03 2,5 1,53 1,000 7,38
6,38 3,29 2,04 1,25 0,815 6,02
Главная передача:
Передаточное отношение 5,43
Тормоза:
Привод пневматический
Размеры: диаметр барабана, мм 400
Ширина тормозных накладок, мм 140
Суммарная площадь тормозных накладок, см2 6300
Колеса и шины:
Тип колес: дисковые
Размер обода 7,5-20 (190-508)
Размер шин 10.00 R20 (280 R508)
Кабина:
Тип расположенная над двигателем, с высокой крышей
Исполнение со спальным местом
Платформа:
Платформа бортовая, с металлическими откидными бортами, в зависимости от комплектации оборудуется каркасом и тентом
Внутренние размеры, мм * 6100×2320 или 6114×2420 ("евро")
Высота бортов, мм * 500 или 725 ("евро")
Характеристика а/м полной массой 19650 кг:
Максимальная скорость, не менее, км/ч 90
Угол преодолеваемого подъема, не менее, % 25
Внешний габаритный радиус поворота, м 9,8
