Особенности устройства
мостового крана грузоподъемностью 10тСтраница 1
Мостовые краны являются одним из наиболее распространенных средств механизации различных производств, погрузочно-разгрузочных и складских работ. Перемещаясь по надземным путям, они не занимают полезной площади цеха или склада, обеспечивая в то же время обслуживание практически любой их точки.
Мостовые краны по типу мостов подразделяются на двухбалочные и однобалочные. Двухбалочный кран (рис. 2.1) включает две основные части: мост и тележку. Металлическая конструкция моста содержит две пролетные и две концевые балки и перекрывает рабочий пролет производственного помещения или склада.Мостовой кран (рис. 2.1) представляет собой мост 11 с ходовыми колесами 3, установленными в концевых балках 4 моста. Колеса перемещаются по подкрановым путям 2, уложенным на выступах верхней части стены или колонн цеха. По верхнему поясу моста крана передвигается тележка 8, снабженная механизмом подъема 7 с крюковой подвеской. В кранах общего назначения, или, как их называют еще, «уборочных», имеется только один механизм подъема (один крюк).
Механизм передвижения 13 установлен на мосту 11 крана, а механизм передвижения 12 тележки — непосредственно на тележке. Управление всеми механизмами совершается из кабины 1 крановщика. Для осмотра троллеев служит кабина 10.
Подъём и перемещение груза в поперечном направлении осуществляется подвижной тележкой, установленной на мосту крана. Подвижная тележка представляет собой сварную раму с размещенными на ней механизмами подъёма груза и механизмом передвижения тележки. Механизм подъёма груза является основным рабочим механизмом подъёма груза мостового крана.

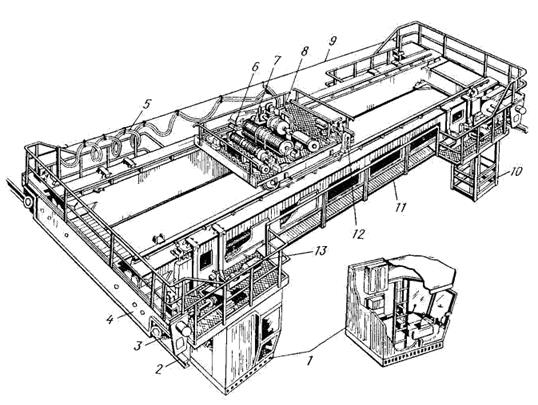

1 – кабина машиниста (крановщика) ; 2 – крановые рельсы; 3 – ходовые колеса; 4 – концевая балка; 5 – гибкий кабель для токоподвода к тележке крана ;6 – вспомогательный механизм подъема груза; 7 –механизм подъема груза; 8 – крановая тележка; 9 – проволока для подвески гибкого кабеля; 10 – площадка для обслуживания тролеев;11 – главная балка; 12 – механизм передвижения тележки; 13 – механизм передвижения моста
Рисунок 2.1 – Мостовой кран общего назначения грузоподъемностью 10 т
Согласно «Правилам устройства и безопасной эксплуатации грузоподъёмных кранов» механизмы подъёма груза выполняют так, чтобы опускание груза производилось только принудительно, включением двигателя [3].
К основным параметрам крана относятся грузоподъемность, пролет, база, высота подъема, скорость подъема груза, скорость механизма передвижения крана и тележки, колея и база, тележки, режим работы, масса крана и тележки.
Грузоподъемность — максимальная масса поднимаемого краном груза. В нее включается и масса навешиваемого на крюк грузозахватного устройства или тары. Грузоподъемность является определяющим параметром для монтажных кранов и кранов, используемых в ремонтных и сборочных цехах. Для кранов, предназначенных для погрузочно-разгрузочных работ или для обслуживания технологических процессов, определяющим параметром, кроме того, является их производительность.
В результате отказов могут возникнуть аварийные ситуации. Одной из аварий является обрушение моста крана, когда его ходовые колеса сходят с пути из-за неисправности подкрановых балок и рельсовых путей. Прочность крепления подкранового рельса на подкрановых балках должна исключать возможность бокового или продольного смещения при работе крана, так как большие зазоры в стыках между рельсами, расширения и сужения пути, расположение рельсов на разных уровнях создают возможность возникновения аварий.
В процессе эксплуатации крана рельсы и ходовые колеса интенсивно изнашиваются, особенно при работе в цехах со значительными выделениями тепла, газов и пыли. Циклические нагрузки при перемещении грузов в пределах номинальной грузоподъемности крана обуславливают образование трещины, наплывов и выбоин на рельсах, ходовых колесах и их ребордах. Систематические осмотры подкрановых путей и ходовой части крана, своевременная замена изношенных или поврежденных рельсов и колес обеспечивают условия безопасной работы крана.
Высокие требования предъявляются к эксплуатации мостового крана. При перегрузке крана, движении рывками и ударах о концевые упоры в его конструктивных элементах возникают напряжения, которые приводят к нарушению целостности моста. Даже небольшие деформации моста крана могут привести к возникновению аварийной ситуации, поэтому перегрузка крана не допускается.
