Расчет сетевого графика текущего ремонта Т1 мостового
крана с гибким подвесом траверсыСтраница 2
Строим сетевой график текущего ремонта Т1 мостового крана с гибким подвесом траверсы согласно составленному перечню работ (рисунок 6.2).

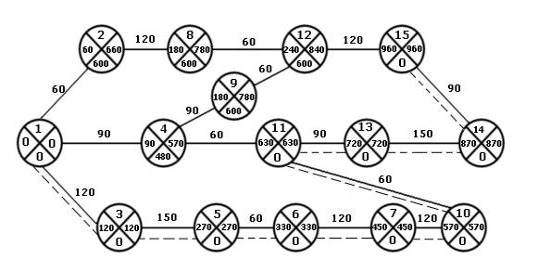

Рисунок 6.2 – Сетевой график текущего ремонта Т1
Критический путь сетевого графика: 1-3-5-6-7-10-11-13-14-15;
Используя рисунок рассчитываем параметры сетевого графика текущего ремонта Т1 мостового крана с гибким подвесом траверсы, а результаты занесем в таблицу 6.4.
В таблице: tij – продолжительность работы, мин; Р.Н. – раннее начало работы, мин; Р.О. – раннее окончание работы, мин; П.Н. – позднее начало работы, мин; П.О. – позднее окончание работы, мин; Rn – полный резерв времени работы, мин; Rсв – свободный резерв времени работы, мин.
