Давление срабатывания предохранительного клапана
Выбирается из условия, что это давление должно быть большим на 25 % максимального расчетного в месте установки клапана.
МПа
Рабочие режимы насоса
Рабочие режимы насоса при закрывании и открывании задвижки определяем графически точками пересечения характеристик насоса Рн = f(Q) и гидросети Рс = f(Q) (рис. 2). Характеристику насоса строим по двум точкам –
и
.
л/мин
Характеристика гидросети растормаживании
Сопротивление гидролинии ответвления
Сопротивление гидролинии общего участка
Полное сопротивление гидролинии при растормаживании
Для построения характеристики
составим таблицу.
Таблица 2
|
Q, л/мин |
P, Па |
|
0 |
1,61 |
|
5 |
1,62 |
|
10 |
1,64 |
|
15 |
1,67 |
|
20 |
1,72 |
|
25 |
1,79 |
|
30 |
1,86 |
|
35 |
1,96 |
|
40 |
2,06 |

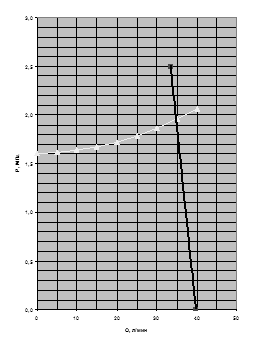

Рисунок 2. Рабочий режим насоса
Расчет труб гидролиний и потерь давления
Расчетный диаметр труб , где: Qр – расчетный (максимальный) расход в соответствующей гидролинии при рабочем ходе поршня; Vo – оптимальная скорость рабочей жидкости; для напорных гидролиний Vo = 3-5 м/с; для сливных - Vo = 2-3 м; для всасывающих - Vo = 0,7-1,2 м/с. Для напорных гидролиний (Vo = 4) м ...
