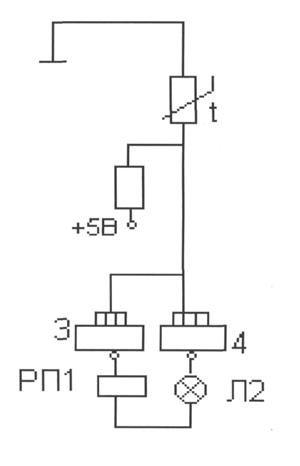

Функциональная схема контроля температуры топлива
Схема работает следующим образом. Допустим температура топлива не в норме, тогда на выходе датчика температуры топлива формируется логическая «1», которая поступает на схемы 3 и 4, на выходе этих схем будет «0», получит питание Л2, а также реле РП1, которое замкнет свои контакты сработает предупредительная сигнализация которую отключит кн. «ввод». Также замыкается контакт РП1 в схеме сигнализации получает питание автоматический клапан АКТ2, который восстанавливает температуру топлива.
