Определение уравновешивающей силы с помощью теоремы Н. Е. Жуковского о «жестком рычаге»
Если в соответствующие точки повернутого на 90° плана скоростей перенести все внешние силы, действующие на механизм, силы инерции, уравновешивающую силу, то план скоростей, рассматриваемый как жесткий рычаг относительно полюса p, будет находится в равновесии, т.е. сумма моментов всех сил относительно полюса равна нулю.
Построим рычаг Н. Е. Жуковского для рассматриваемого положения. Повернем план скоростей на 90° против часовой стрелки.

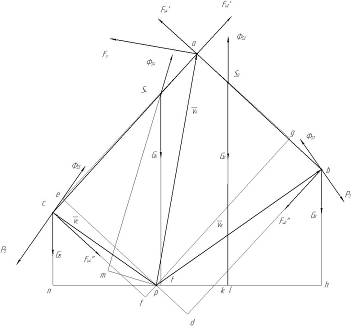

Рис. 16 – Рычаг Жуковского
Моменты от сил инерции
и
представим в виде пар сил
и
, приложенных соответственно в точках
и
. По величине эти силы равны:
Составим уравнение моментов всех сил относительно полюса.
Отсюда
Подставляем значения и определяем величину силы:
Значение уравновешивающей силы получилось положительным, следовательно, направление, показанное на рис. 16, верно, что совпадает с кинетостатическим расчетом (рис. 15).
Значение уравновешивающей силы, вычисленное с помощью теоремы Жуковского получились одинаковым в сравнении со значением, вычисленном при кинетостатическим способом, поэтому расчет считается верным.
Результаты
расчета сил в КШМ двигателя
Схема векторов сил в КШМ для положения механизма, указанного в задании, показана на рисунке 3.1. Модули векторов сил определены по распечатке результатов работы программы КРУИС, размещенной в Приложении 3 (таблица 1). Диаграммы движущей силы , тангенциальной силы , действующей в одном цилиндре и ди ...
