Тяговые электродвигатели постоянного токаСтраница 1
Основные соотношения величин, которые характеризуют физические явления, лежащие в основе работы электрических машин (электродвигателя и генератора), можно получить на основании законов Ампера и Фарадея [1].

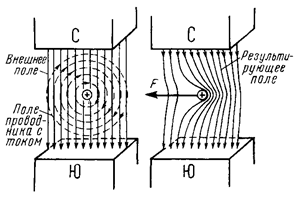

Рассмотрим действие однородного магнитного поля, созданного полюсами С и Ю, на проводник с током I. Вокруг проводника возникает магнитное поле, направление которого определяется по правилу буравчика (рис.2.1,а). Справа от проводника, где направления линий магнитного поля проводника и полюсов совпадают, происходит сгущение линий и, следовательно, увеличение магнитной индукции поля. Слева от проводника, где магнитные линии поля проводника и внешнего поля направлены навстречу друг другу, происходит разрежение магнитного поля (уменьшение магнитной индукции). Вследствие упругости, магнитные линии стремятся сократиться по длине и выталкивают проводник с током из области сгущения линий в область разрежения (рис.2.1,б).
![]() |
![]() |
Рис.2.1.
Результирующая электромагнитная сила F, действующая на проводник, определяется законом Ампера: электромагнитная сила, действующая на проводник с током, находящийся в магнитном поле и расположенный перпендикулярно направлению поля, равна произведению силы тока I, индукции магнитного поля B и длины проводника L
F=B.I.L. (2.1)
Из формулы (2.1) следует, что B=F/(I.L). Таким образом, магнитная индукция, количественно характеризующая интенсивность магнитного поля, равна максимальной силе, действующей в магнитном поле на участок единичной длины проводника, по которому течет ток силой 1 А.
В системе СИ единица измерения магнитной индукции В - тесла.
1 Тл = 1 Н /(1 м х 1 А) .
Направление действия электромагнитной силы F определяют по правилу левой руки: ладонь левой руки нужно расположить так, чтобы магнитные линии входили в нее, и четыре вытянутых пальца совместить с направлением тока; тогда расположенный под углом большой палец укажет направление действия силы F.
Если вместо проводника поместить в магнитное поле виток с током и применить к нему правило левой руки, получим, что электромагнитные силы F, действующие на нижнюю и верхнюю стороны витка, будут направлены в разные стороны (рис.2.1,в). В результате действия этих двух сил возникает электромагнитный вращающий момент М на плече D.cosα
М=F.D.cosα, Н.м, (2.2)
где D - расстояние между сторонами витка;
α - угол между направлениями линий магнитного поля и плоскости витка.
Наибольший вращающий момент будет иметь место, когда виток с током пересекает линии магнитного поля (α=0о,180о), а наименьший - когда через площадь, ограниченную витком, проходит наибольший магнитный поток (α=90о,270о).
Свойство рамки с током поворачиваться в магнитном поле лежит в основе создания электродвигателей, преобразующих электрическую энергию в механическую.
При пересечении проводником магнитных силовых линий в нем возникает или индуцируется электродвижущая сила (ЭДС). Это явление носит название электромагнитной индукции.
ЭДС, действующая в проводнике, представляет собой разность потенциалов на его концах и, следовательно, измеряется в вольтах (В).
ЭДС индуцируется в проводнике независимо от того, включен ли он в замкнутую цепь или нет. При замыкании цепи проводника в нем потечет электрический ток, вызванный ЭДС.
Явление электромагнитной индукции лежит в основе создания генераторов - электрических машин для преобразования механической энергии в электрическую.
Значение ЭДС, индуцированной в проводнике, определяется законом электромагнитной индукции Фарадея: ЭДС, наведенная в проводнике, прямо пропорциональна индукции магнитного поля В, длине проводника L и скорости его перемещения в направлении, перпендикулярном силовым линиям.
