Тяговые электродвигатели постоянного токаСтраница 2
Направление ЭДС индукции определяют по правилу правой руки: если ладонь правой руки держать так, чтобы в нее входили магнитные силовые линии поля, а отогнутый большой палец совместить с направлением движения проводника, то вытянутые четыре пальца укажут направление индуцированной ЭДС.
В проводниках витка, движущихся в магнитном поле с постоянной окружной скоростью V, наводится ЭДС, переменная как по величине, так и по направлению (рис.2.2):
е=B.V.L.cosα, В, (2.3)
где α - угол между направлениями линий магнитного поля и плоскости витка.
При α=0о,180о проводники I и II движутся перпендикулярно силовым линиям магнитного поля; в этом положении витка разность потенциалов на его концах А и Б, то есть ЭДС, максимальна. При α=90о,270о проводники I и II перемещаются вдоль силовых линий поля, поэтому ЭДС в витке равна нулю.
В момент прохождения углов α=90о,270о изменяются направления движения проводников I и II относительно линий магнитного поля. Поэтому, в соответствии с правилом правой руки, изменяется направление ЭДС в витке и, следовательно, полярность его концов А и Б (см. рис.2.2).
![]() |

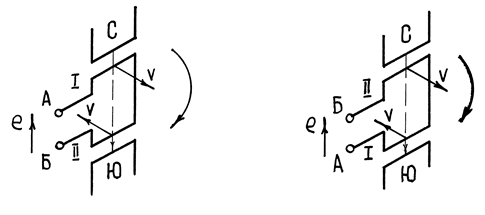

Рис.2.2. Электродвижущая сила в витке, вращающемся в магнитном поле
Таким образом, в витке с током, находящемся в переменном магнитном поле, возникает электродвижущая сила. Одновременно на проводники витка действуют электромагнитные силы. Эти процессы являются основой функционирования электрических машин, то есть устройств для взаимного преобразования электрической и механической энергий.
Неразрывная связь электромагнитных явлений, вызванных взаимодействием магнитных полей полюсов и витка с током, обусловливает свойство обратимостиэлектрических машин постоянного тока
. Оно заключается в том, что любая машина может работать как генератором, так и двигателем и может переходить из генераторного режима в двигательный и наоборот. Указанное свойство широко используется на локомотивах. Например, на тепловозах тяговый генератор работает в режиме двигателя (стартера) при запуске дизеля, а тяговый двигатель - в режиме генератора при электродинамическом торможении [2].
В связи с наличием у электрических машин постоянного тока свойства обратимости, принцип действия машины более подробно рассмотрим на примере электродвигателя.
Принцип действия и общее устройство электродвигателя постоянного тока
Электродвигатель - это электрическая машина, предназначенная для преобразования электрической энергии в механическую. Если двигатель получает питание напряжением постоянной полярности, то он называется двигателем постоянного тока
.
Простейшая схема такого двигателя приведена на рис.2.3, где в двухполюсной магнитной системе расположена обмотка якоря (показаны два последовательно соединенных элементарных проводника, образующих виток, концы которого подключены к двум пластинам коллектора К1 и К2). Подвод напряжения к коллектору осуществляется щетками Щ1 и Щ2.

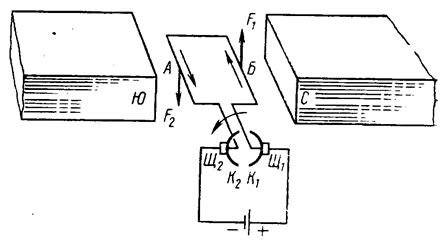

Рис.2.3. Схема простейшего электродвигателя постоянного тока
Непрерывное взаимодействие магнитного поля, создаваемого полюсами С и Ю, и магнитного поля якоря, возникающего при протекании по его обмотке тока Iд, обусловливает возникновение электромагнитных сил F1, F2 и вращающего момента на валу якоря. Одновременно в якорной обмотке индуцируется ЭДС, которая направлена, в соответствии с правилом правой руки, навстречу подводимому к двигателю напряжению (эту ЭДС иногда называют противо-ЭДС двигателя
).
Таким образом, подводимое к электродвигателю напряжение стремится создать ток в обмотке якоря, чему препятствует индуцируемая ЭДС. Поэтому величина тока Iд в обмотке якоря работающего электродвигателя будет определяться не подводимым к ней напряжением Uд, а разностью между напряжением и наведенной в обмотке якоря ЭДС Ед:
