Таблицы кодирования ТУ и ТССтраница 2
Форматы команд, передаваемые по линейной цепи диспетчерской централизации «Сетунь», приведены в таблице 2.
Таблица 2 — Кадры, передаваемые в системе “Сетунь”
Формат |
Отправитель |
Содержание |
ПТС |
ЛП |
Полный кадр ТС |
НТС |
ЛП |
Кадр ТС с новым сообщением |
КВС |
ЛП |
Квитанция сбоя по приёму сообщения |
ГПЗ |
РС «Связь» |
Глобальный запрос кадров ПТС |
ГНЗ |
РС «Связь» |
Глобальный запрос кадров НТС |
КТУ |
РС «Связь» |
Команда ТУ |
ДТУ |
РС «Связь» |
Кадр с информацией для дополнительных пользователей |

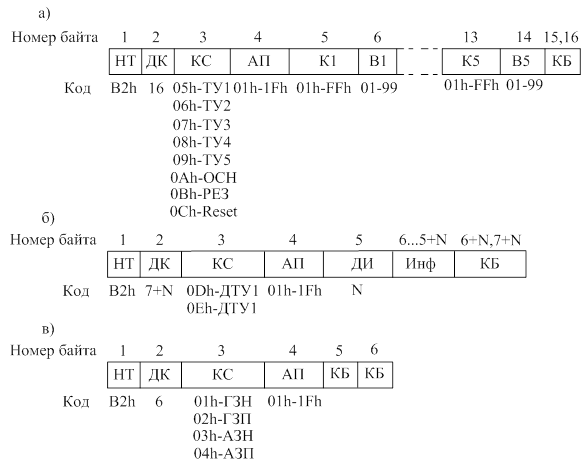

На рисунке 1 показаны кадры сигналов, передаваемых по каналу ТУ.
а) сигнал КТУ, б) сигнал ДТУ, в) сигналы циклического опроса
НТ – начало текста; ДК – длина кадра; КС – код сигнала; АП – адрес пункта; К1, К2, К3, К4, К5 – коды приказов ТУ1, ТУ2, ТУ3, ТУ4, ТУ5; В1, В2, В3, В4, В5 – время реализации приказов ТУ1¸ТУ5; КБ – контрольный блок (CRC-16); ДИ – длина информации, ИНФ – информация.
Кадр ДТУ имеет переменную длину.
Кадр КТУ предназначен для передачи приказов основным устройствам (электрической централизации, автоматической переездной сигнализации и др.). Каждый кадр начинается полем НТ (начало текста) и заканчивается контрольным блоком длиной два байта. Содержание информации, записанной в контрольный блок, определяется путём деления контролируемой части кадра на образующий многочлен (записывается остаток от деления). Длина кадра записывается в поле ДК. Для кадров КТУ она постоянная и равна 16 байтов.
Рисунок 1 — Кадры, передаваемые по каналу ТУ
Поле КС – код сигнала. Сигнал ТУ имеет 8 модификаций: включение основного (ОСН) и резервного (РЕЗ) комплектов аппаратуры, перезагрузки линейного модуля (Reset) и пять модификаций сигнала ТУ.
Команда ТУ1 является одинарной командой телеуправления,. При её реализации на линейном пункте возбуждается одно управляющее реле, которое удерживается в возбуждённом состоянии в течение времени, указанном в коде команды. Команды ТУ2 и ТУ3 являются соответственно двойной и тройной командами, т.е. они несут в себе две или три кода команды, которые на линейном пункте приведут к включению двух или трёх управляющих реле. При этом в коде команды указывается отдельно для каждой составляющей команды время её реализации. Команды ТУ4 и ТУ5 содержат соответственно четыре и пять команд, время реализации которых определяется полями В4 и В5.Поле АП – адрес пункта.
Кадры ДТУ предназначены для передачи команд дополнительным устройствам (СПОК, ПОНАБ), которых может быть не более двух. Характерной особенностью этих кадров является то, что они могут иметь переменную длину, что указывается в поле ДИ – длина информации.
Кадров циклического опроса контролируемых пунктов четыре, два из них ГПЗ и ГПН используются при цепочечной структуре линейной цепи, остальные – при многоточечной структуре. Тип сигнала определяется числом, записанным в поле КС. Длина кадра постоянная и составляет 6 байтов.
