Посадка самолета Ту-154 с невыпущенной одной главной опорой шасси

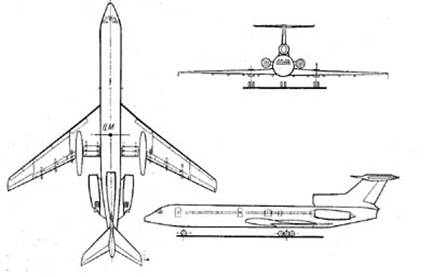

ТУ-154 - среднемагистральный реактивный пассажирский самолет, разработан в ОКБ А.Н.Туполева. Построен по аэродинамической схеме свободнонесущего низкоплана со стреловидным крылом (35° по линии четверти хорд), Т-образным оперением и задним расположением двигателей. Силовая установка состоит из 3 ТРДД НК-8-2 конструкции ОКБ Н.Д.Кузнецова.

В сложных условиях эксплуатации возможны случаи отказа каких либо систем или агрегатов либо разрушения силовых элементов планера воздушных судов, которые могут повлечь за собой падение самолета или создать трудности в полете, при взлете или посадке. К таким случаям и относится посадка самолета Ту-154 с невыпущенной одной главной опорой шасси.

Шасси может не выпуститься :по следующим причинам:

Ø отказ (заклинивание) замка убранного положения шасси;

Ø неисправность в гидросистеме выпуска/уборки шасси.

В связи с этим целесообразно проверить, выдержит ли конструкция крыла самолета повышенные нагрузки, не предусмотренные расчетными случаями нагружения, без разрушения и недопустимых остаточных деформаций.

Для достижения указанной цели, т.е. проверки возможности разрушения наиболее нагруженного сечения крыла самолета необходимо решить следующие основные задачи:

Ø выбрать расчетную схему крыла;

Ø определить силы, действующие на самолет в целом в заданном варианте его нагружения и привести их к выбранной расчетной схеме крыла;

Ø из уравнений равновесия расчетной схемы крыла определить неизвестные реакции фюзеляжа на крыло;

Ø построить эпюры поперечных сил, изгибающих и крутящих моментов в сечениях крыла по его размаху;

Ø определить место расположения на размахе крыла наиболее нагруженного сечения и рассчитать наиболее опасные напряжения в элементах сечения крыла;

Ø сравнить вызванные нагружением крыла и полученные расчетом нормальные и касательные напряжения с напряжениями, при которых материал данной конструкции крыла не получит недопустимых остаточных деформаций или не разрушится;

Ø сделать вывод о работоспособности крыла данного самолета.

Исходные данные

самолет крыло эпюра фюзеляж

Основные данные самолета Ту-154.

Максимальная взлетная масса твзл, кг 98000

Максимальная посадочная масса тпос, кг 78000

Максимальная масса топлива т Тмах, кг 39700

Площадь крыла S, м2 180

Размах крыла (реальный) l, м 37,55

Длина средней аэродинамической хорды bсах, м 5,285

Диаметр фюзеляжа dф, м 3,8

Предельно передняя эксплуатационная центровка Xпп, % 18

Предельно задняя эксплуатационная центровка Xпз, % 32

Корневая и концевая хорды bo/bк, м 7,45 / 2,138

Расстояние для средней центровки lго, м 18,85

Расстояние для средней центровки lво, м 18,454

Расстояние от ц.д. вертикального оперения до оси фюзеляжа hво, м 5,83

Расстояние от оси двигателя до оси ВС lэ, м 2,775

Максимальная вертикальная эксплуатационная перегрузка (по РЛЭ) nмах 2,0

Расстояние от оси двигателя до ц.м. ВС (по оси) hэ, м 0,8

Тяга I двигателя Rdмах, кН 105

Крейсерская скорость Vкрейс, км/ч 920

Посадочная скорость Vпос, км/ч 255

Коэффициент лобового сопротивления в полете Cx 0,0302

Коэффициент лобового сопротивления на ВПП Cх 0,175

Плотность наружного воздуха (крейс.) ρн, кг/м3 0,363

Размах элеронов между ц.д. lэ, м 30,2

Расстояние от оси самолета до ц.д. подъемной силы закрылка lЗ, м 10,0

Колея шасси К, м 11,5

База шасси Б, м 18,92

Расстояние от передней опоры до ц.м. самолета b, м 16,915

Высота шасси hш, м 2,52

Расстояние от оси шасси до ц.ж. крыла rш, м 2,2

Расстояние от ц.д. закрылка до ц.д. крыла r3, м 2,3

Характеристики силовых элементов крыла самолета Ту-154.

Относительная толщина крыла ċ 0,12

Расстояние от ц.ж. крыла до подъемной силы элерона rэ, м 2,0

Толщина верхней панели обшивки δов, см 0,5

Толщина нижней панели обшивки δон, см 0,45

Площадь стрингера прилегающего к верхней панели обшивки f стр.в, см2 5,5

Число стрингеров на верхней панели nстр.в, шт. 17

Площадь стрингера прилегающего к нижней панели обшивки f стр.н, см2 4,2

Число стрингеров на верхней панели nстр.н, шт. 15

Площадь передне - верхней полки лонжерона fп.-п.в., см2 12,0

Площадь задне - верхней полки лонжерона fп.-з.в., см2 13,0

Площадь переднее - нижней полки лонжерона fп.-п.н., см2 11,0

Площадь задне - нижней полки лонжерона fп.-з.н., см2 12,0

Толщина передней стенки лонжерона δст. п., см 0,5

Толщина задней стенки лонжерона δст. з., см 0,6
